Граната RAW

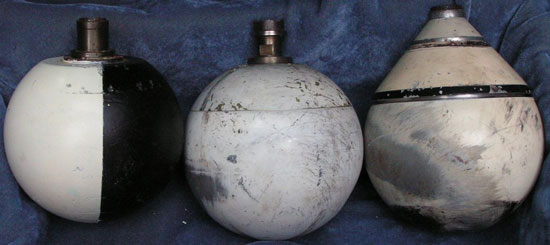

гранаты RAW

гранаты RAW

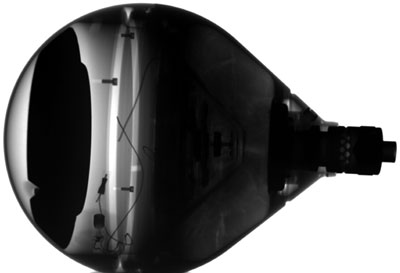

граната RAW рентгеновский снимок

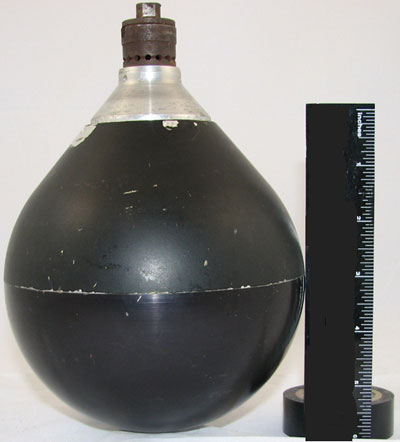

граната RAW
рентгеновский снимок

Фугасная граната RAW была спроектирована в 1989 году фирмой Brunswick Corporation Defense Division в сотрудничестве с US Army Missile Command для использования в одноименной системе пехотного штурмового оружия Rifleman's Assault Weapon (RAW).

Гранатометная система RAW предназначена для поражения живой силы, огневых средств и боевой техники, а также для проделывания проходов в стенах домов и заборах, повреждения защитных сооружений, мостов и др.

В конце 1990 года началось серийное производство гранаты RAW и она вместе с насадочным метательным приспособлением поступила на вооружение корпуса морской пехоты США и войск спецназначения.

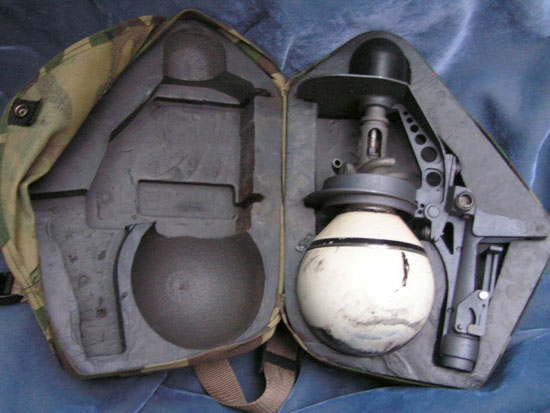

система RAW в кофре для транспортировки

система RAW
в кофре для транспортировки

Граната RAW представляет собой металлическую сферу диаметром 140 мм и состоит из боевой части, взрывателя и небольшого реактивного двигателя.

граната RAW

граната RAW

Корпус гранаты, имеющий форму шара, изготавливается из легкого сплава.

Боевая часть гранаты снаряжается пластическим взрывчатым веществом типа HESH (High Explosive Squash Head - с пластическим взрывчатым веществом), обозначаемая также как HEP (High Explosive Plastic), массой 1,14 кг.

Во время удара в цель корпус гранаты разбивается, а взрывчатое вещество «приклеивается» к поверхности цели, после чего наступает его детонация. Взрыв может сделать в железобетонной плите толщиной 200 мм отверстие диаметром 360 мм, а при ударе в стальную броню он вызывает ее откалывание с противоположной стороны.

Метание гранаты происходит с помощью специального насадочного метательного приспособления, устанавливаемого на штурмовую винтовку М16.

Насадочное метательное приспособление надевается на дульную часть ствола винтовки и удерживается с помощью зацепа для крепления штыка. Оно состоит из насадки, газового провода, а также двух плеч, между которыми расположено вращающееся пусковое приспособление гранаты.

Перед пуском гранаты стрелок переключает рычаг газового клапана, расположенного с левой стороны насадочного метательного приспособления, прицеливается и производит из винтовки выстрел обычным патроном. Часть пороховых газов от дула попадает через газовый провод в расположенный вокруг ствола цилиндр, а оттуда в насадку на поршень ударника. Ударник накалывает капсюль-воспламенитель и инициирует зажигание реактивного двигателя гранаты. Часть газов выходящих из сопла двигателя попадает в ротор насадки и сообщает ему вращательное движение, которое затем передается гранате во время ее движения в насадке. По достижению соответствующей скорости вращения, граната освобождается с пускового приспособления и с помощью реактивного двигателя летит с постоянной скоростью.

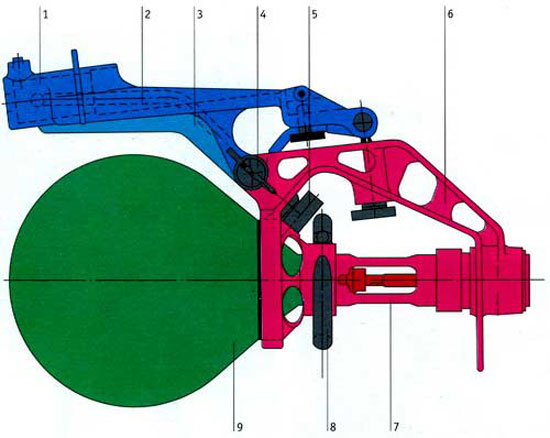

Насадочное метательное приспособление с гранатой RAW: 1 - насадка; 2 - газовый провод; 3 - переднее плечо приспособления; 4 - рычаг переключателя газового клапана; 5 - механизм ударника; 6 - заднее плечо приспособления; 7 - вращающееся пусковое приспособление; 8 -узел профилированных сопел; 9 - граната RAW

Насадочное метательное приспособление с гранатой RAW:
1 - насадка; 2 - газовый провод; 3 - переднее плечо приспособления;
4 - рычаг переключателя газового клапана; 5 - механизм ударника;
6 - заднее плечо приспособления; 7 - вращающееся пусковое приспособление;
8 -узел профилированных сопел; 9 - граната RAW

При пуске граната RAW получает вращательное движение и летит под постоянным углом к линии прицеливания. Тяга реактивного двигателя рассчитана таким образом, чтобы обеспечить разгонную траекторию без снижения на дальность не менее 200 м, после чего граната переходит на баллистическую траекторию. Таким образом, стрельба в пределах 200 м осуществляется прямой наводкой без ввода поправок на дальность. После окончания работы реактивного двигателя скорость на дальности 200 м достигает 173 м/с, время полета на эту дальность составляет 1,9 сек.

Диаметр гранаты, мм 140
Масса  снаряженной гранаты, кг 1.36
Масса взрывчатого вещества, гр 1.14
Максимальная дальность полета, м 2000
Эффективная дальность использования, м 200

Основным достоинством гранаты является то, что, благодаря вращению, удалось избавиться от значительного сноса ветром даже при отсутствии аэродинамических элементов. Сила отдачи практически не чувствуется, но на стрельбу из самой винтовки влияет резкое уменьшение веса передней части при отрыве гранаты от пускового устройства.

Насадочное метательное приспособление было спроектировано под винтовку М16, но оно может быть приспособлено и под любую другую винтовку, автомат или карабин. Его установка на оружии не ограничивает ведение стрельбы с использованием боеприпасов.

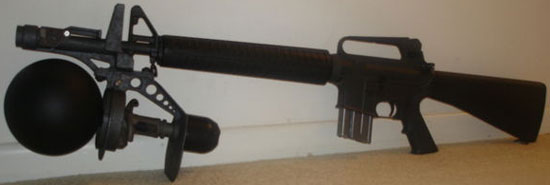

система RAW установленная на штурмовой винтовке M16

система RAW
установленная на штурмовой винтовке M16

Помимо гранаты RAW с пластической боевой частью HESH была разработана граната с кумулятивной боевой частью RAT (RAW Anti-Tank), способная пробить 450-мм броню, а также граната с боевой частью MPIM (MuLti Purpose Individual Munition), в которой применили систему формирования проникающего снаряда во время взрыва EFP. Обе версии боевых частей содержат по 1 кг взрывчатого вещества и оснащены оптическими радиовзрывателями.
