Динамо-реактивный противотанковый гранатомет M67 Recoilless Rifle

M67 Recoilless Rifle

M67 Recoilless Rifle

В 1960-х годах в США был разработан новый динамо-реактивный противотанковый гранатомет M67 (в американской классификации имеет обозначение «M67 Recoilless Rifle» - безоткатное ружье M67). Новый гранатомет предназначался как более эффективное противотанковое средство пехоты, призванное заменить в войсках более ранние модели аналогичного типа.

90-мм динамо-реактивный (безоткатный) противотанковый гранатомет M67 Recoilless Rifle представляет собой открытый с двух концов стальной нарезной ствол, в задней части которого установлен откидной в горизонтальной плоскости затвор с соплом для выброса пороховых газов, компенсирующих отдачу при выстреле.

На стволе закреплены пистолетная рукоятка с механическим ударно-спусковым механизмом, складная двуногая сошка (в сложенном положении служащая плечевым упором), передняя рукоятка с дополнительным упором, а также кронштейн штатного оптического прицела.

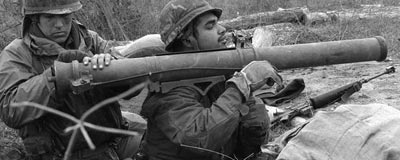

M67 Recoilless Rifle (подготовка к стрельбе)

M67 Recoilless Rifle
(подготовка к стрельбе)

Пистолетная рукоятка со спусковым крючком расположена под небольшим углом вниз от горизонтали, справа от ствола.

Оптический прицел трехкратного увеличения имеет шкалы установки дальности (от 200 до 800 м), дальномерную, ввод боковых поправок и упреждения.

Задняя складная сошка и передняя рукоятка, регулируемая по высоте, предназначены для обеспечения устойчивости при стрельбе.

схема бронебойного снаряда M371A1 HEAT для гранатомета M67 Recoilless Rifle

схема бронебойного снаряда M371A1 HEAT
для гранатомета M67 Recoilless Rifle

Боеприпас для гранатомета М67 имеет вид унитарного выстрела с алюминиевой гильзой. Масса выстрела составляет около 4 кг, из них примерно 600 грамм приходится на заряд метательного вещества (бездымного пороха) и 3.1 кг — на выстреливаемую противотанковую кумулятивную гранату (масса взрывчатого вещества около 780 грамм). Противопехотный кассетный выстрел имеет более легкую головную часть массой 1.8 кг. Алюминиевая гильза имеет пластиковое вышибное дно, через которое большая часть пороховых газов при выстреле прорывается назад в казенную часть ствола и затем через сопло наружу, компенсируя тем самым отдачу оружия и создавая значительную опасную зону позади гранатомета. Сам пороховой метательный заряд внутри гильзы находится в сгорающем мешке из водостойкого материала, расположенном вокруг удлиненной хвостовой части гранаты. Воспламенение метательного заряда — механическое ударное, при помощи расположенного в дне гильзы стандартного капсюля-воспламенителя. Снаряды заряжаются в гранатомет с казенной части, после откидывания затвора с соплом. После выстрела необходимо извлечь из ствола стреляную гильзу.

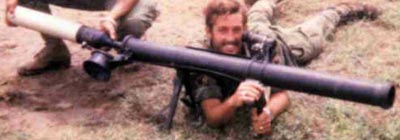

M67 Recoilless Rifle при заряжании

M67 Recoilless Rifle
при заряжании

Основными типами выстрелов для гранатомета М67 являются снаряды типов M371A1 HEAT (бронебойный кумулятивный), M371 TP (учебный) и M590 APERS (кассетный противопехотный, ближнего боя, снаряжается 2400 стреловидными поражающими элементами массой 0.5 грамма каждый). Начальная скорость гранаты составляет 210 м/с для противотанковой и 366 м/с для противопехотной гранат. Максимальная дальность стрельбы противотанковой гранатой порядка 2000 метров, эффективная дальность стрельбы в зависимости от типа и размера цели варьируется от 200 (для противопехотной) и до 800 (для бронебойной гранаты) метров.

Калибр, мм 90
Длина, мм 1346
Вес, кг 17
Вес снаряда, кг 4.2
Бронепробиваемость, мм 250
Максимальная дальность, стрельбы, м 800

Стрельба из гранатомета M67 может вестись с плеча или с грунта (с опорой на разложенную заднюю сошку и передний упор).

Гранатометы М67 интенсивно использовались американскими вооруженными силами в годы войны во Вьетнаме, где они с успехом применялись пехотой, как против бронетехники северного Вьетнама, так и против легких фортификационных укреплений, пулеметных гнезд и иных аналогичных целей. С середины 1970-х годов противотанковые гранатометы М67 стали постепенно вытесняться из войск управляемыми противотанковыми ракетами TOW и Dragon.

После замены гранатометов M67 на более совершенные модели они были переданы на вооружение резерва США. Однако в 2010-2011 годах вооруженные силы США снова начали использовать эти гранатометы в ходе операции в Афганистане в качестве оружия поддержки пехоты, для уничтожения легких укреплений, поражения противников, укрывающихся в небольших строениях и т. п.

Помимо США, выпуск гранатометов M67 Recoilless Rifle и боеприпасов к ним был налажен в Южной Корее, где эти гранатометы также были приняты на вооружение.

M67 Recoilless Rifle при использовании южнокорейскими солдатами

M67 Recoilless Rifle
при использовании южнокорейскими солдатами
