Ручная граната Z-23

Z-23

Z-23

К началу Второй мировой войны на вооружении польской армии состояла осколочная наступательная граната дистанционного действия Z-23.

В конструкции польской гранаты прослеживаются черты французской ручной гранаты OF-15.

Граната состоит из корпуса с зарядом ВВ и запала системы Роллана.

Корпус гранаты выполнен из двух соединенных друг с другом деталей: верхней и нижней и напоминает французскую гранату OF-15.

В верхней детали имеется отверстие, в котором закреплена центральная трубка. В отверстие ввинчивается запал гранаты.

Воспламенительным и детонирующим устройством в гранате Z-23 служит запал системы Роллана. Запал системы Роллана с предохранительной чекой и рычагом по обращению аналогичен советскому запалу УЗРГ, но отличается от него по устройству - ударник имеет не линейное перемещение, а радиальное (как курок). Время горения замедлителя запала - 4,5-5 сек.

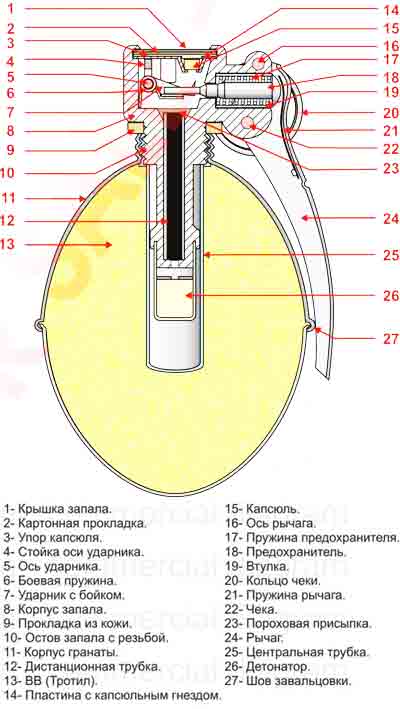

устройство гранаты Z-23

устройство гранаты Z-23

Запал состоит из:
- Корпуса.
- Крышки корпуса с капсюлями-воспламенителями.
- Ударного устройства.
- Предохранительного устройства.
- Замедлителя.
- Капсюля-детонатора.

Корпус запала изготовлен из цветного металла. При помощи корпуса соединяются все части и детали запала. Сверху корпус закрывается крышкой, на которой закреплены два капсюля-воспламенителя. В центральный канал корпуса вставляется отрезок огнепроводного шнура фиксированной длины.

На нижнюю часть корпуса надевается капсюль-детонатор.

Ударное устройство состоит из ударника с боевой пружиной и двумя жалами.

Предохранительное устройство удерживает ударник во взведенном положении. Оно состоит из стержня с пружиной и предохранительной скобы с предохранительной чекой.

В служебном обращении ударник удерживается во взведенном   положении при помощи стержня. Стержень поджат до упора предохранительной скобой, а предохранительная скоба зафиксирована при помощи предохранительной чеки, вставленной в отверстия корпуса запала и скобы.

Перед броском, чека удаляется, и скоба удерживается рукой. В момент броска стержень под действием своей пружины проворачивает скобу вокруг ее оси и выходит из канала корпуса, освобождая ударник. Ударник под действием своей пружины накалывает капсюли-воспламенители. Луч огня от капсюлей-воспламенителей попадает на пороховой замедлитель и после его выгорания на капсюль-детонатор, что приводит к взрыву заряда гранаты.

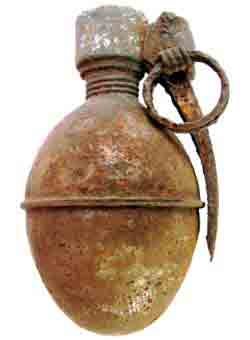

Z-23

Z-23

Также к гранатам Z-23 подходили советские запалы Ковешникова и УЗРГ. Однако вследствие не полной взаимозаменяемости резьбы при метании польских гранат с советскими запалами имели место отказы по причине выпадения запалов при ударе о преграду. Количество отказов составляло около 1,6 %.

Для применения ручной гранаты Z-23 необходимо:
1. взять гранату в руку;
2. прижимая предохранительную скобу удалить предохранительную чеку;
3. метнуть гранату в цель

Осколочное действие гранаты Z-23 слабое, из-за тонких стенок корпуса, и поражение наносится в основном за счет фугасного воздействия.

Масса гранаты, гр 300 - 310
Масса корпуса гранаты, гр 47
Масса заряда, гр (тип ВВ) 120
(тротил)
Масса запала, гр 140
Длина гранаты, мм 87
Диаметр корпуса гранаты, мм 62
Толщина стенок  корпуса гранаты, мм 0.33
Время замедления, с 4.5 - 5

Разряжать гранату можно в том случае если предохранительная чека не вынута из запала. Для разряжания гранаты необходимо вывинтить запал из корпуса, завернуть его в бумагу или ветошь и уложить в гнездо гранатной сумки.

Гранаты транспортируются в деревянных ящиках раздельно от запалов, по 48 шт. в одном ящике.

Трофейные польские гранаты Z-23 использовались в ходе Второй Мировой войны, как Вермахтом, так и Красной Армией (последней они достались после Польской кампании). Во время «Зимней» войны 1939-1940 годов гранаты поставлялись финской армии.
