Револьвер Webley Mk I (Mark I)

Webley Mk I

Webley Mk I

В 1880 году на вооружение британской армии был принят револьвер «Enfield Mk I», который в 1881 году улучшили до варианта «Enfield Mk II». Однако это оружие не полностью удовлетворяло военное ведомство, и поиск подходящей модели продолжался. К 1886 году единственными реальными претендентами на принятие в качестве служебного револьвера оставались только «Smith & Wesson» с переломной рамкой и новая модель «Webley».

Калибр, мм 11.5
(.455)
Длина, мм 216
Длина ствола, мм 102
Вес без патронов, кг 0.96
Барабан, кол. патронов 6
Начальная скорость пули, м/с 183

Владелец компании «Webley & Son», пользовавшейся к тому времени отличной репутацией, понимал, что лучшей основой для развития бизнеса являются крупные правительственные заказы, и потратил немало усилий на тщательную разработку моделей, детали которых были бы взаимозаменяемыми. В начале 1880-х годов был разработана и запущена в производство модель «WG», положившая начало целой серии этих револьверов, пользовавшихся отличным коммерческим спросом. А во второй половине 1880-х годов специально для вооруженных сил Великобритании был предложен револьвер, представлявший собой развитие гражданской модели «WG».

Последний после интенсивных и тщательных испытаний во второй половине 1887 года был официально одобрен военным ведомством для использования и принят на вооружение английской армии под обозначением Webley Mk I (Webley Mark I).

По сравнению с револьвером Smith & Wesson модель Webley Mk I, также имеющая размыкающуюся рамку, была оснащена более надежным замком запирания. Тесты подтвердили надежность и безопасность системы замка Webley-Green, так как, если защелка была закрыта неправильно, могли случиться только две вещи: либо выступ в верхней части курка толкал предохранительную защелку в нужное положение и револьвер мог стрелять; либо он стопорил защелку и ударник не касался патрона.

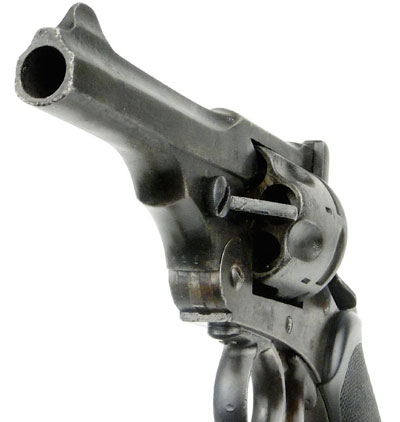

Webley Mk I (вид спереди)

Webley Mk I
(вид спереди)

Этот револьвер был сходен с коммерческим образцом «WG» образца 1885 года, однако имел значительные отличия: ствол был укорочен до 4 дюймов (102 мм); спусковая скоба стала съемной, а рукоятка более удобной; с целью обеспечения удобства мушка получила полукруглую форму, а рамка напротив барабана – горизонтальные полки (чтобы края барабана не цеплялись за кобуру), а также ряд других изменений.

Конструктивно Webley Mk I представлял собой револьвер с переламывающейся для перезарядки рамкой и одновременной экстракцией всех гильз.

Ствол имел верхнюю планку и прилив у дульного среза с постоянной мушкой.

Запирание рамки осуществлялось достаточно простым замком системы Грина (Green), имеющим вид П-образной скобы, верхней перекладиной захватывающей хвостовик верхней половины рамки. Замок управлялся рычагом на левой стороне рамки, при нажатии на который перекладина отходила назад и освобождала верхнюю часть рамки. На правой стороне рамки открыто располагалась V-образная плоская пружина замка. Конструкция задумана так, что, пока защелка не закроется, носовая часть курка не может достать до капсюля патрона.

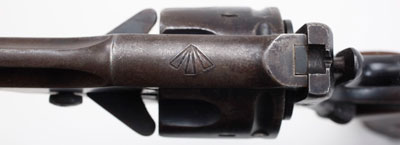

Webley Mk I (вид сверху)

Webley Mk I
(вид сверху)

Ударно-спусковой механизм куркового типа с открытым курком, двойного действия.

Питание оружия боеприпасами осуществлялось из барабана емкостью на шесть патронов. Экстрагирование стреляных гильз осуществлялось автоматически - при нажатии на рычаг замка запирания рамки револьвер переламывался, барабан открывался, подпружиненная звездочка выталкивала стреляные гильзы. В «переломанном» положении производилось и заряжание оружия.

Прицельные приспособления открытого типа. Постоянная мушка полукруглой формы расположена в приливе у дульного среза, а целик представлял собой вырез в верхней части рычага замка рамки.

Рукоятка имела изогнутую форму типа «птичьей головы» и кольцо для страховочного ремешка. Щечки рукоятки с мелкой насечкой были изготовлены, как правило, из темного эбонита.

Webley Mk I*

Webley Mk I*

В 1894 году револьвер Webley Mk I подвергся модернизации. В казенной части рамки был добавлен специальный съемный стальной щиток, который должен был предотвратить эрозию отверстия для прохода бойка. В случае если это отверстие разрабатывалось и становилось слишком большим, щиток легко заменялся. Изменение считалось настолько серьезным, что позволило говорить о новой модели получившей обозначение Webley Mk I*.

Кроме того в 1915 году для военно-морских подразделений был предложен вариант Webley Mk I**, представлявший собой компиляцию различных моделей. Один из образцов представлял собой модификацию модели Mk I или Mk I* с более совершенным выключателем фиксации барабана, ставший использоваться, начиная с модели Mk III, а также со стволом от Mk IV и барабаном от Mk V. Другой образец представлял собой модификацию модели Mk I или Mk I* с выключателем фиксации барабана, ставший использоваться, начиная с модели Mk III, а также со 152-мм стволом, применявшимся в Mk IV и Mk V со съемным прицелом и барабаном от Mk V.

Револьвер модели Webley Mk I представлял собой прочное, компактное оружие с коротким стволом, став прототипом для всех более поздних армейских образцов фирмы «Webley».

Webley Mk I**

Webley Mk I**
