Штурмовая винтовка (автомат) Stgw 57 / SIG SG 510

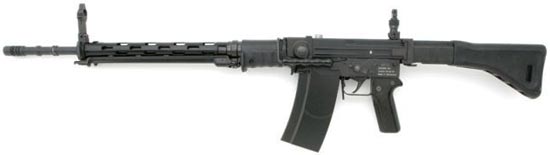

SIG Stgw 57
SIG Stgw 57
SIG AM 55

SIG AM 55

В 1950-х годах знаменитой швейцарской компанией SIG (Schweizerische Industrie Gesellschaft) была разработана автоматическая винтовка AM 55 под швейцарский патрон GP11 (7.5х55 мм), в конструкции которой использовался принцип отдачи полусвободного затвора. Базой для разработки нового оружия конструктору Рудольфу Амслеру послужила немецкая штурмовая винтовка Stg 45.

В 1957 году после небольшой доработки новая автоматическая винтовка была принята на вооружение швейцарской армии под обозначением Stgw 57 (Sturm Gewehr 57 – штурмовая винтовка образца 1957 года). На коммерческий рынок оружия винтовка Stgw 57 поступила с обозначением SIG SG 510.

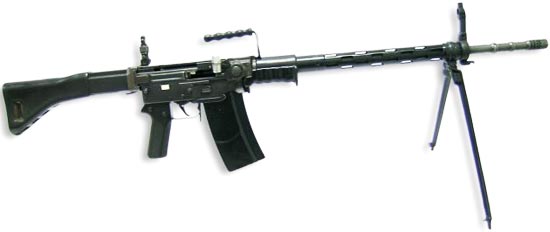

SIG Stgw 57 на сошках
SIG Stgw 57
на сошках

В штурмовой винтовке Stgw 57 использован принцип отдачи полусвободного затвора, состоящего из двух частей. Замедление отхода затвора под действием отдачи осуществляется с помощью роликов.

Справа в пазу ствольной коробки находится удобная Т-образная рукоятка взведения.

Для взведения оружия необходимо отвести назад и отпустить Т-образную рукоятку, при этом затвор идет вперед, досылая патрон в патронник. Курок взводится и удерживается шепталом. Затвор состоит из двух частей: стебля и личинки. На личинке устанавливаются ролики необычной конструкции: на собственно цилиндрическом ролике шарнирно укреплены небольшие фигурные детали. Когда патрон заходит в патронник, личинка останавливается, а стебель затвора продолжает движение и проходит между роликами. Зеркало затвора имеет клиновидную форму, и ролики вытесняются в пазы ствольной коробки.

При выстреле стреляная гильза движется назад. Внутренняя поверхность патронника имеет продольные канавки, которые дают возможность пороховым газам пройти к зеркалу затвора. В нем имеются два отверстия, по которым газы проходят через личинку и давят на стебель затвора. Давление гильзы и пороховых газов заставляет ролики двигаться внутрь по наклонным поверхностям стебля затвора. Благодаря углам наклона клиновидной поверхности стебель затвора вынужден двигаться назад и отсоединяться от личинки.

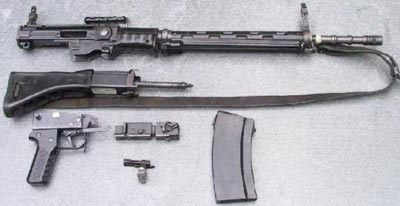

SIG Stgw 57

SIG Stgw 57
неполная разборка

Когда ролики выходят из пазов, затвор, в разъединенном состоянии, продолжает откат. Стреляная гильза прижимается к зеркалу затвора выбрасывателем. Он закреплен шарнирно на верхней части боевой личинки, при откате затвора упирается в наклонный выступ на левой стороне ствольной коробки, в результате гильза выбрасывается через окно на правой стороне ствольной коробки. Такая конструкция обеспечивает более плавную работу механизма в процессе выбрасывания гильзы.

Ударно-спусковой механизм имеет простую конструкцию и, в отличие от большинства современных винтовок того периода, не был заимствован у модели М1 «Garand». В нем используется шептало с вырезом для осевого стержня и пружиной постоянного действия. Спусковой крючок представляет собой штампованную деталь с выступом в задней части. При нажатии на него выступ поднимает заднюю часть шептала, при этом зуб шептала выходит из выреза в курке, и курок бьет по ударнику. В режиме одиночного огня шептало под действием пружины идет вперед и выходит из зацепления с выступом спускового крючка. Когда курок движется назад, он входит в зацепление с вырезом шептала. Оно под действием пружины курка отходит назад до упора. Очередной выстрел может быть произведен только после повторного нажатия на спусковой крючок, так как шептало освобождается только при движении крючка вперед. После этого процесс повторяется, при условии, что стебель затвора вместе с личинкой находится в закрытом положении.

В режиме непрерывного огня выступ спускового крючка поднимается значительно выше и заставляет зуб шептала идти дальше, в результате чего курок при движении назад захватывается не спусковым шепталом, а предохранительным, и удерживается в заднем положении до тех пор, пока задняя часть затвора не заставит ролики зайти в вырезы. Таким образом, стрельба может быть продолжена при полностью закрытом затворе, что служит еще одним предохранительным устройством. При установке переводчика режима огня в положение «предохранитель», спусковой крючок запирается в нижнем положении. Во время стрельбы курок производит удар по L-образному шарнирному рычагу, который, в свою очередь, бьет по ударнику.

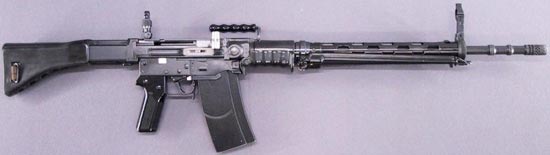

SIG SG 510-1
SIG SG 510-1

«Арктический» спусковой крючок, предназначенный для стрельбы в толстых перчатках, установлен постоянно и используется также при стрельбе винтовочной гранатой. В обычных условиях складывается вдоль ствольной коробки.

Ствольная коробка Stgw 57 выполнена методом штамповки и усилена в задней части для крепления приклада и размещения возвратной пружины. В передней части крепится казенная часть ствола и размещаются направляющие ролики, которые при изнашивании могут заменяться.

  SIG SG 510-1 SIG SG 510-4
Калибр, мм 7.5x55 7.62x51
Длина, мм 1100 1015
Длина ствола, мм 583 505
Вес, кг 5.7 4.37
Магазин,
кол. патронов
24 20
Начальная
скорость
пули, м/с
720 790
Эффективная
дальность
стрельбы, м
640 600
Темп стрельбы,
выстр/мин
550 - 600

Ствол изготовлен методом холодной ковки и снабжен дульным тормозом, который выполняет также роль пламегасителя.

На переднем конце ствола имеются кольца, служащие направляющими для стрельбы винтовочной гранатой. Стрельба винтовочной гранатой производится с помощью холостого патрона, при этом вместо штатного устанавливается специальный магазин.

Под стволом предусмотрены крепления для штык-ножа.

Ствол укрыт перфорированным кожухом, на который могут устанавливаться складные сошки. Складная двуногая сошка в разложенном виде может устанавливаться в двух положениях - под дульной частью ствола или рядом со ствольной коробкой.

Цилиндрическая мушка и диоптрический прицел устанавливаются на откидных стойках, прицел снабжен барабанчиком с фиксированными установками. Необходимую дальность можно устанавливать по щелчкам. Мушка может передвигаться вправо и влево, вверх и вниз с помощью специального ключа. Кроме того автоматические винтовки Stgw. 57 могли комплектоваться оптическими или ночными прицелами.

Питание оружия осуществлялось из штатных коробчатых отъемных магазинов емкостью на 24 патрона.

Винтовка имеет фиксированный приклад из пластика со встроенным буфером отдачи.

Кроме того оружие снабжено рукояткой для переноски винтовки.

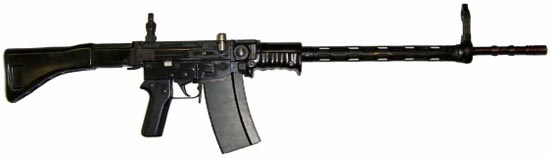

SIG SG 510-2
SIG SG 510-2

Штурмовая винтовка Stgw 57 выпускалась в нескольких вариантах:

- SG 510-1 – базовая модель Stgw 57;
- SG 510-2 – облегченный вариант SIG SG 510-1;
- SG 510-3 – под патрон калибра 7,62x39 мм советского производства, разработанный для конкурса на новый автомат для Финской армии и произведенный небольшой серией;
- SG 510-4 – под патрон 7,62x51 мм НАТО с более эргономичными рукояткой и цевьем, измененной формой приклада, а также новыми прицельными приспособлениями.

Экспортный "военный" вариант SIG SG 510-4, кроме калибра под патрон 7,62x51 мм НАТО, отличался более коротким стволом и меньшей массой. Вместо исходных изогнутых магазинов на 24 патрона использовались прямые магазины на 20 патронов. Приклад и цевье выполнялись из дерева.

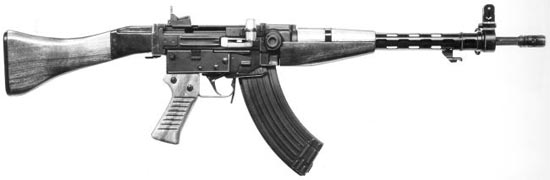

SIG SG 510-3
SIG SG 510-3

Штурмовая винтовка SIG SG 510-4 поставлялась вооруженным силам Чили и Боливии, а гражданские полуавтоматические версии SIG SG 510 поставлялись, как на внутренний рынок Швейцарии, так и на экспорт.

Специально для гражданского рынка оружия выпускались полуавтоматические версии SIG SG 510:

- SIG PE-57 – предназначена для Швейцарского рынка и представляет собой вариант Stgw. 57 без возможности стрельбы очередями;
- SIG AMT (American Match Target) – предназначена в основном для экспорта в США и является модификацией модели SIG SG 510-4 без возможности стрельбы очередями и без креплений для штыка и направляющих для ружейных гранат на стволе. Все SIG AMT поставлялись с фирменными креплениями для оптических прицелов и имели нескладные открытые мушку и целик.

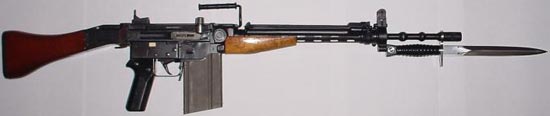

SIG SG 510-4
SIG SG 510-4

Всего было произведено порядка 500000 единиц военных вариантов и около 7000 - гражданских.

В целом, оружие семейства SIG 510 отличалось очень высокой надежностью, отличной точностью стрельбы и удобством в использовании. Главными недостатками оружия этой серии были значительная масса оружия и его чрезмерно высокая цена.

В 1980-х годах большая часть штурмовых винтовок Stgw 57 была снята с вооружения и заменена на более новые модели SIG 550 / Stgw 90.

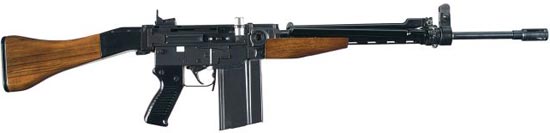

SIG AMT
SIG AMT
