Автомат Никонова АН-94 «Абакан»

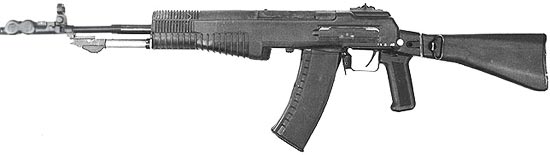

АН-94 «Абакан»
АН-94 «Абакан»

К концу 1970-х годов в СССР стало понятно, что возможности совершенствования стрелкового оружия третьего поколения практически исчерпаны. Знаменитый автомат Калашникова, находившийся к тому времени на вооружении три десятилетия, уже перестал удовлетворять требованиям текущего дня, не говоря уже о ближайшем будущем. Даже автомат Калашникова АК-74 с малоимпульсным патроном калибра 5,45 мм с увеличенной скоростью пули и настильности ее траектории, оказался не столь эффективен, как того требовало время. Вторая и последующие пули при стрельбе очередями слишком отклонялись от цели.

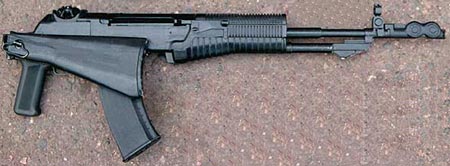

АН-94 приклад сложен

АН-94
приклад сложен

Поэтому в 1978 году Министерство обороны СССР объявило конкурс на создание автомата, боевые свойства которого превосходили бы АК-74 по эффективности стрельбы в 2 раза, особенно из неустойчивого положения - на ходу, лежа, с руки, с колена. Таких результатов стрельбой теми же патронами калибра 5,45 мм можно было достичь, лишь увеличив кучность стрельбы в 5-10 раз.

Ведущий инженер ЦНИИТМаш П.А. Ткачев провел теоретические исследования и предложил принципиально новую схему - с накоплением (смещением) импульса отдачи. Именно эта схема, знаменующая переход к четвертому поколению стрелкового оружия, была положена в основу нового конкурса.

В августе 1981 года был объявлен конкурс под кодовым наименованием «Абакан», в котором приняли участие ведущие оружейные организации и известные конструкторы СССР.

Из 12 представленных образцов к испытаниям были допущены 9 моделей: автоматы Коробова - ТКБ-0111, Афанасьева - ТКБ-0136 и Постникова - АПТ, изготовленные по классической схеме; автоматы Гарева - АЕК-971, Пикинского - АЕК-978 и Виктора Калашникова (сына прославленного оружейника) - АКБ, имеющие сбалансированную автоматику; третья группа - оружие со смещенным импульсом отдачи, была представлена автоматами Стечкина - ТКБ-0146 и Никонова - АС.

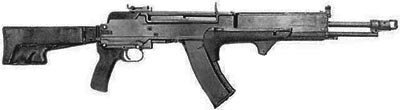

Автомат Никонова АС

Автомат Никонова АС

Полигонные испытания показали, что классическая схема не позволяет достичь требуемой эффективности стрельбы. Сбалансированная автоматика давала увеличение кучности в 2-3 раза, что оказалось ниже требований технического задания. Наиболее перспективным был признан автомат ижевского конструктора Геннадия Никонова – АС (автомат со смещенным импульсом отдачи).

В 1986 году Геннадий Никонов закончил совершенствовать свой автомат, создав улучшенный образец, получивший наименование АСМ (автомат со смещенным импульсом отдачи, модернизированный).

Автомат Никонова АСМ

Автомат Никонова АСМ
1986 г.

В 1991 году АСМ прошел государственные испытания в Таманской дивизии, показав, по сравнению с АК-74, значительное увеличение точности стрельбы фиксированными очередями, даже из неудобных положений. Стрелки даже низкой квалификации стреляли из неустойчивого положения фиксированными очередями в несколько раз точнее, чем из автомата Калашникова. В целом кучность стрельбы была выше в 4-13,5 раз. Новый автомат АСМ был рекомендован для принятия на вооружение параллельно с АК-74. Однако процесс затянулся.

В 1994 году окончательный вариант АСМ под официальным названием «5,45-мм автомат Никонова обр. 1994 г. (АН-94)» был принят на вооружение России. Автомату было присвоено имя конкурса, в котором он победил – «Абакан».

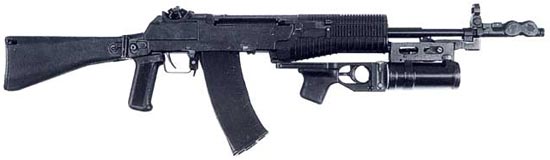

АН-94 с установленным 40-мм подствольным гранатометом ГП-25
АН-94
с установленным 40-мм подствольным гранатометом ГП-25

Технически автоматика АН-94 совмещает два принципа: привод подвижных частей механизма за счет отвода газов из ствола с запиранием поворотом затвора и свободный откат ствола со ствольной коробкой.

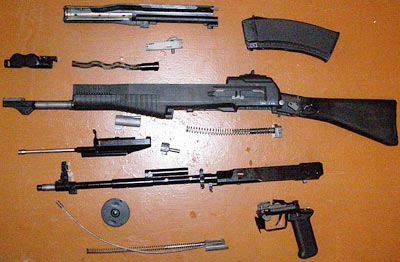

АН-94 неполная разборка

АН-94
неполная разборка

Ложа в классическом понимании в АН-94 заменена на кожух лафетного типа, внутри которого по металлическим направляющим движется стреляющий агрегат, состоящий из ствола, соединенного со ствольной коробкой.

Внутри ствольной коробки размещаются затворная рама с необычно коротким затвором и курок.

Под подвижной ствольной коробкой слева в корпусе расположена возвратная пружина затворной коробки, из-за чего магазин отклонен вправо.

Спусковой механизм интегрирован с пистолетной рукояткой и при необходимости легко отсоединяется от общего рабочего механизма.

То, что на первый взгляд кажется газовой трубкой с необычным подствольным размещением, на самом деле является направляющим рычагом, поддерживающим ствол при его откате по принципу артиллерийского орудия. Сюда же монтируется с переходником и штатный 40-мм гранатомет.

Газовая трубка, как и весь стреляющий агрегат вместе с коробкой размещаются внутри кожуха. При стрельбе в кожухе автомата происходят два основных движения:

– откат ствола, соединенного с коробкой и

– возвратно-поступательное движение затворной группы.

При этом затвор не совершает «перебег» за магазин, как это происходит в автоматическом оружии классической схемы. Конструкция автомата позволяет делать подачу боеприпаса в два приема - предварительное извлечение из магазина при движении рамы назад и досылание в патронник при ее накате вперед по запирания патронника поворотом скользящего затвора. При этом длина хода рамы с затвором едва превышает длину применяемого патрона, что является еще одним существенным отличием от стрелковых систем, где откат затворной группы ограничивается практически длиной ствольной коробки.

Кроме того, внутри кожуха имеются амортизатор и буфер, которые не только эффективно гасят удар откатывающегося стреляющего агрегата о заднюю стенку коробки, но и задают дополнительный ускоряющий импульс для его возврата в исходное положение. Все это рассчитано для обеспечения высокого темпа стрельбы.

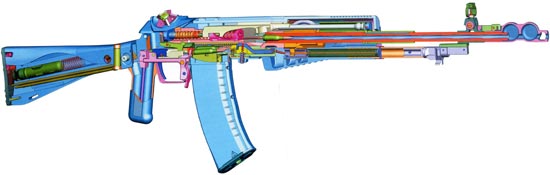

схема АН-94
схема АН-94

Автомат имеет три режима огня: одиночный, короткой очередью с отсечкой двух выстрелов и автоматический.

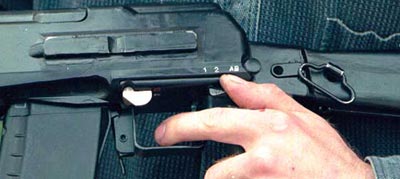

АН-94 вид на переводчик режимов огня, предохранитель, крепление для оптики

АН-94
вид на переводчик режимов огня,
предохранитель, крепление для оптики

Автомат в режиме короткой очереди в два выстрела и первые два выстрела полностью автоматического огня дает в высоком темпе 1800 выстрелов в минуту. При стрельбе автоматическим огнем оружие самостоятельно, без дополнительных манипуляций переходит в нормальный темп 600 выстрелов в минуту, т.е. темп огня автомата Калашникова. И такой цикл повторяется каждый раз при очередном нажатии спуска. Учитывая, что при работе стреляющий агрегат производит откат, то за время отката автомат успевает сделать два цикла в высоком темпе и только после того, как обе пули покинули ствол, достигает своей крайней задней точки, ударяется о буфер и стрелок ощущает суммированный импульс отдачи первых выстрелов. Смещение импульса отдачи существенно повышает точность стрельбы и вероятность поражения цели.

Выбор режимов огня осуществляется отдельным переводчиком, расположенным на левой стороне корпуса оружия, над спусковой скобой. Переводчик имеет 3 положения:
- одиночные выстрелы,
- очередь в 2 выстрела,
- очередь произвольной длины.

Двухпозиционный предохранитель в виде поперечной кнопки находится у спусковой скобы.

Рукоятка заряжания расположена справа непосредственно на затворной раме.

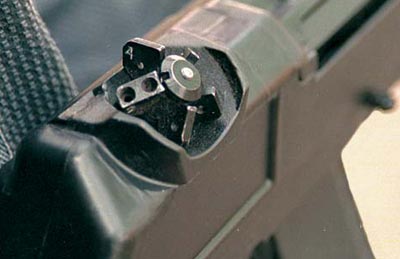

вид на целик АН-94

вид на целик АН-94

Прицельные приспособления включают мушку в намушнике, регулируемую при пристрелке, и диоптрический целик с 5 разными апертурами от 200 до 700 м, выполненный в виде пяти-лучевой вращающейся звезды с отверстиями в лучах. Выбор нужной дальности стрельбы осуществляется вращением звезды до постановки апертуры с нужной маркировкой на линию прицеливания. Кроме того на левой стороне корпуса оружия расположена универсальная планка для крепления дневных и ночных оптических, коллиматорных и ИК прицелов.

Питание АН-94 осуществляется из штатных коробчатых магазинов от АК-74 и РПК-74 на 30 и 45 патронов соответственно. Также возможно использование четырехрядных коробчатых магазинов на 60 патронов.

Приклад оружия - складной на правую сторону, выполнен из ударопрочного пластика, как и корпус с цевьем.

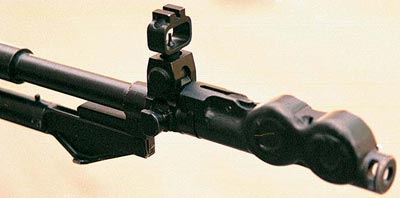

тормоз-компенсатор и мушка АН-94

тормоз-компенсатор и мушка АН-94

Автомат АН-94 снабжен непривычным двухкамерным дульным тормозом-компенсатором замкнутого типа. Сбоку на нем есть специальный прилив для крепления штык-ножа или подствольного гранатомета.

Штык-нож крепится не в нижнем, как у АК, положении, а справа сбоку. Это делается из соображений обеспечения одновременного крепления гранатомета и штык-ножа, который в присоединенном виде не мешает стрельбе из подствольного гранатомета. Кроме того, горизонтальное положение обеспечивает большую, по сравнению с вертикальным, проникающую способность в межреберное пространство. В таком положении штык-ножом можно делать не только колющие, но и боковые режущие удары.

Г. Никонов с АН-94

Г. Никонов с АН-94

Автомат АН-94 отличается высокой точностью и кучностью стрельбы: при стрельбе очередями по два патрона на дистанции 100 м хороший стрелок попадает двумя пулями в одну точку в мишени. Высокий темп первых двух выстрелов положительно сказывается как на точности, так и на эффективности стрельбы (по сравнению со стрельбой одиночными значительно повышается убойное, останавливающее действие и бронепробиваемость, повышается вероятность поражения защищенных целей). Отдача при стрельбе фиксированными очередями практически не сказывается на точности стрельбы, возможно ведение прицельного огня без упора автомата в плечо. Однако следует учитывать, что смещение импульса отдачи позволяет скомпенсировать отдачу только от первых двух выстрелов. При стрельбе длинными очередями эффект компенсации отдачи практически отсутствует, и АН-94 оказывается по точности и разбросу пуль на одном уровне с АК-74. В режиме огня одиночными выстрелами АН-94 несколько превосходит АК-74 за счет большей длины прицельной линии.

К недостаткам АН-94 относят высокую сложность конструкции: при разборке он разделяется на 13 деталей, среди которых две пружины, тросик и ролик. Если на обучение разборке-сборке АК отводится не более 10 часов, то для «Абакана» требуются недели. Впрочем, нельзя не отметить, что при всей сложности конструкции автомат очень надежен. Имеются замечания к эргономике. Дульный компенсатор выполняет свою роль, но чистить его не особенно удобно. Диоптрический целик затрудняет стрельбу при низкой освещенности, кроме того, он легко засоряется.

Калибр, мм 5.45x39
Длина, мм
- приклад разложен
- приклад сложен

943
728
Длина ствола, мм 405
Вес без магазина, кг 3.85
Магазин, кол. патронов 30, 45, 60
Начальная скорость пули, м/с 900
Прицельная дальность стрельбы, м 700
Темп стрельбы, выстр/мин 1800 / 600

Кроме того, преимущества АН-94 проявляются, главным образом, не в штурмовом бою, а при обороне укрепленных пунктов и специальных операциях (там, где более важна не высокая плотность относительно кучного огня, а надежное поражение единичных целей).

Высказывалось мнение, что АН-94 победил в конкурсе «Абакан» только за счет точности короткой очереди, а на эксплуатационные характеристики никто не обращал внимания. Это не соответствует действительности: по точности лидером был автомат Стечкина, а системы со сбалансированной автоматикой не прошли испытания именно на эксплуатацию.

Хотя первоначальные планы 1980-х годов предполагали полное перевооружение армии новыми автоматами АН-94, все-таки модификации автомата Калашникова остались на вооружении. Сыграла роль, как сложность автомата Никонова, так и экономические причины.

С 1998 года производство АН-94 было налажено на Ижевском машиностроительном заводе малыми партиями для вооружения, главным образом, профессиональных частей (в частности, укомплектованные контрактниками подразделения армии и МВД), поскольку автомат предъявляет повышенные требования к умению и оружейной культуре стрелка.

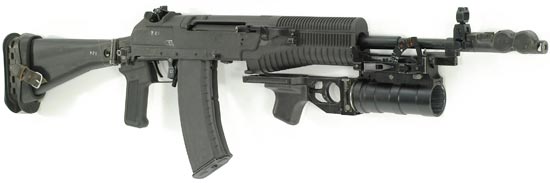

АН-94 с установленным 40-мм подствольным гранатометом ГП-34
АН-94
с установленным 40-мм подствольным гранатометом ГП-34
