Автомат специальный АС «Вал»

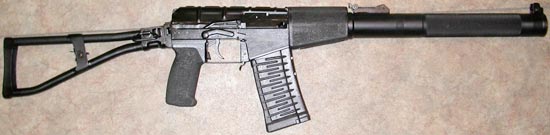

АС «Вал»
АС «Вал»
ВСС «Винторез»

ВСС «Винторез»

Во второй половине 1980-х годов конструкторами ЦНИИ Точного Машиностроения П. Сердюковым и В. Красниковым были разработаны два варианта единой системы «бесшумного» оружия, унифицированные по деталям и узлам на 70% и предназначенные для ведения бесшумной и беспламенной стрельбы на дальности до 400 метров

Система «бесшумного» оружия специального назначения состоит из винтовки ВСС «Винторез» (винтовка специальная снайперская) и автомата АС «Вал» (автомат специальный) и была принята на вооружение различных подразделений специального назначения СССР в 1987 году.

патроны 7.62х39, СП-5, СП-6 (слева-направо)

патроны 7.62х39, СП-5, СП-6
(слева-направо)

Новое оружие было разработано под 9-мм специальные патроны СП-5 и СП-6. Специальные 9-мм патроны созданы в ЦНИИ ТочМаш на основе гильзы промежуточного патрона 7.62х39 мм обр. 1943 г. Сравнительно небольшая отдача и высокая точность изготовления «снайперского» СП-5 конструкции Н.Забелина способствует меткой стрельбе. Дозвуковая скорость пули, как и во всех бесшумных образцах, ограничивает прицельную дальность 400 (с ночным прицелом – 300) метрами. Пуля «бронебойного» патрона СП-6 конструкции Н. Фролова способна пробить 8 мм стальной лист на дистанции 100 м или поразить цель, защищенную бронежилетом 2-3 класса защиты на 300-400 метрах.

Автомат специальный АС «Вал» также как и ВСС «Винторез» построен на основе газоотводной автоматики с длинным рабочим ходом газового поршня. Газовый поршень расположен над стволом и жестко связан с затворной рамой. Внутри поршень полый, и в него входит своим передним концом возвратная пружина. Запирание ствола осуществляется поворотным затвором, имеющим 6 боевых упоров, за вырезы в ствольной коробке. Работа автоматики отличается низким уровнем шума.

схема АС «Вал»
схема АС «Вал»

Ствольная коробка изготавливается из стали методом фрезерования, что обеспечивает большую жесткость по сравнению со штампованной коробкой, но ведет к увеличению массы оружия и себестоимости его изготовления. Защита металлических деталей от коррозии обеспечена методом воронения.

Калибр, мм 9х39
Длина, мм
- приклад разложен
- приклад сложен

875
615
Длина ствола
без глушителя, мм
200
Вес без магазина, кг 2.5
Магазин, кол. патронов 10, 20
Начальная скорость
пули, м/с
295
Прицельная дальность
стрельбы, м
400
Темп стрельбы,
выстр/мин
800 - 900

Автомат имеет ударно-спусковой механизм ударникового типа, допускающий ведение стрельбы одиночными выстрелами и длительными очередями.

Флажковый предохранитель выполнен по типу СВД и во включенном положении перекрывает паз для рукоятки заряжания оружия.

Отдельный двухпозиционный переключатель режимов стрельбы расположен внутри спусковой скобы, сразу за спусковым крючком.

Короткий ствол АС имеет в своей передней части (после газоотводного отверстия) ряд групп отверстий, выполненных по дну нарезов, и предназначенных для отвода части пороховых газов из ствола в заднюю, расширительную камеру глушителя.

Интегрированный глушитель целиком накрывает ствол впереди короткого цевья. Газы отводятся в глушитель через ряды отверстий, выполненных в стволе по дну нарезов. В глушителе газы последовательно рассеиваются, проходят расширительные камеры, сепаратор, разбиваются на взаимогасящие потоки, охлаждаются сеткой-радиатором, свернутой в рулон. Сепаратор включает несколько перегородок, установленных под разными углами к оси канала ствола. Глушитель не имеет сменных элементов, поэтому обладает достаточной долговечностью; легко отделяется от оружия и разбирается для чистки, но ведение огня из оружия со снятым глушителем не допускается.

Уровень звукового давления выстрела из АС «Вал» находится на уровне звука выстрела малокалиберной винтовки.

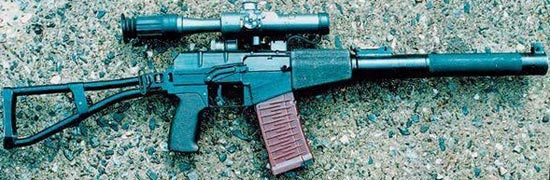

АС «Вал» с установленным оптическим прицелом
АС «Вал»
с установленным оптическим прицелом

Механические прицельные приспособления автомата включают мушку и секторный прицел, маркированный от 25 до 420 метров, установленные на кожухе глушителя. Кроме того, на левой стенке ствольной коробки расположена планка для крепления кронштейнов с различными коллиматорными, оптическими и ночными прицелами.

АС «Вал» приклад сложен

АС «Вал»
приклад сложен

Питание автомата боеприпасами осуществляется из штатных магазинов емкостью на 20 патронов. Также допускается использование 10-зарядных магазинов от винтовки ВСС «Винторез».

Кроме бронебойных патронов СП-6 в автомате также возможно использование снайперских патронов СП-5, созданных для винтовки ВСС, но они обеспечивают меньшую бронебойность.

Цевье, магазин и пистолетная рукоятка оружия выполнены из черного ударопрочного пластика.

Для обеспечения необходимой устойчивости при стрельбе автомат снабжен откидывающимся влево-вперед рамочным металлическим прикладом. Впрочем, благодаря сравнительно небольшой силе отдачи стрельбу из автомата можно вести и при сложенном прикладе.

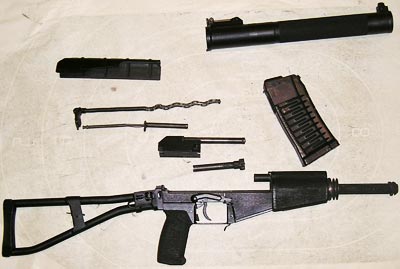

АС «Вал» неполная разборка

АС «Вал»
неполная разборка

Автомат АС «Вал» прост по конструкции и легко разбирается на крупные узлы: ствол со ствольной коробкой, деталями автоматики, ударно-спусковым механизмом и цевьем, глушитель с прицельными приспособлениями, приклад. Все это вместе с прицелами и магазинами укладывается в кейс. Сборка оружия в зависимости от подготовки стрелка занимает от 30 до 60 секунд.

Автомат получил боевое крещение в силовых акциях по наведению конституционного порядка на Северном Кавказе и зарекомендовал себя как надежное высокоэффективное оружие, использовавшееся спецподразделениями органов государственной безопасности и внутренних дел, а также частями и подразделениями специального назначения Российских вооруженных сил.

Автомат обладает рядом достоинств. Небольшие масса и габариты. Пуля имеет высокую дульную энергию (665 Дж), а благодаря большой массе (16,1 г) долго ее сохраняет (на расстоянии 400 метров она еще сохраняет около 500 Дж, что положительно сказывается на пробивающей способности пули и убойности). На расстоянии до 300 м кучность и меткость огня достаточно хорошие. Автомат прост по конструкции и легко разбирается. Интегрированный глушитель обеспечивает хорошее подавление вспышки пламени и выстрела, а также не содержит сменных элементов. Использование нескольких типов патронов – СП-5 и СП-6 обеспечивает как высокоточную стрельбу, так и поражение целей в индивидуальных средствах бронезащиты или находящихся за преградой (в бронированном автомобиле). Конструкция автомата АС на 70 % унифицирована с винтовкой ВСС, в том числе и по используемым типам прицелов, что удешевляет производство обоих моделей и упрощает обучение военнослужащих.

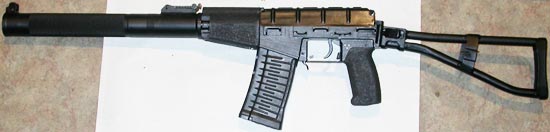

АС «Вал»
АС «Вал»

Однако АС «Вал» обладает и некоторыми недостатками. Емкость магазина недостаточна. Лязг затвора при стрельбе, который можно взводить лишь правой рукой. Большая крутизна траектории полета пули, вследствие ее малой начальной скорости, и, как следствие, затруднение выбора точки прицеливания, что требует хорошей подготовки стрелка. Для выключения предохранителя необходимо снимать руку с рукояти. Запирание узла глушителя недостаточно надежное. Известны случаи повреждения глушителя пулей при выстреле. Используемые патроны очень дефицитны. Малая эффективная дальность стрельбы. Металлический приклад недостаточно удобен.

Серийное производство автоматов АС «Вал», также как и снайперских винтовок ВСС «Винторез» было налажено на Тульском Оружейном Заводе.
