Автоматно-гранатометный комплекс ОЦ-14 «Гроза»

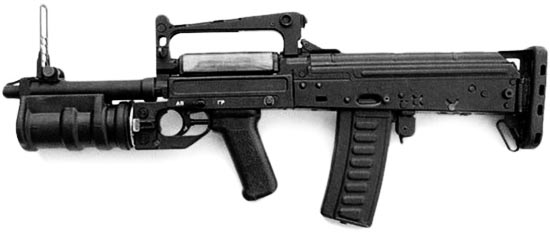

индивидуальное штурмовое оружие ОЦ-14-4А «Гроза-4» с гранатометом
индивидуальное штурмовое оружие ОЦ-14-4А «Гроза-4»
с гранатометом

В конце 1992 года конструкторами ЦКИБ СОО (г. Тула) Валерием Телешем и Юрием Лебедевым была начата инициативная разработка универсального модульного автоматно-гранатометного комплекса для ближнего боя.

Основной идеей создания специализированного комплекса стало то, что традиционная установка подствольного гранатомета на штатный автомат Калашникова сильно ухудшает баланс оружия, а потому необходимо изначально проектировать оружие с учетом установки на него гранатомета. Кроме того, за счет модульной конструкции оружия предполагалось достичь большой гибкости в его применении.

В 1994 году было продемонстрировано новое оружие с обозначением ОЦ-14 «Гроза» (индекс ОЦ - «Образец ЦКИБ» - получают все модели боевого стрелкового оружия, созданные в ЦКИБ СОО).

В процессе разработки ОЦ-14 «Гроза» создатели кроме «универсальности» и «модульности» нового оружия предусмотрели еще и максимально широкое применение элементов оружия, выпускаемого Тульским оружейным заводом. Поэтому за основу были взяты короткий автомат АКС-74У и гранатомет ГП-25. Из боеприпасов были выбраны 9-мм патроны СП-5, СП-6 (сочетающие малую отдачу с устойчивостью тяжелой пули на траектории и довольно высоким ее пробивным действием) и 40-мм осколочные выстрелы ВОГ-25 и ВОГ-25П. Конструкция ОЦ-14 была на 75% унифицирована с АКС-74У и ГП-25, включая деревянную накладку на газовой трубке.

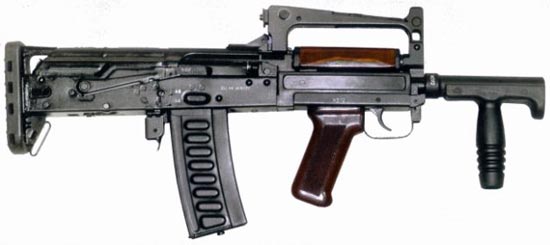

штурмовой автомат ОЦ-14-4А-01 «Гроза-4» без гранатомета
штурмовой автомат ОЦ-14-4А-01 «Гроза-4»
без гранатомета

Новый автоматно-гранатометный комплекс под патроны СП-5 и СП-6 получил полное обозначение ОЦ-14-4А или «Гроза-4».

Основой комплекса ОЦ-14 является «индивидуальное штурмовое оружие 9-мм / 40-мм», включающее автомат и подствольный гранатомет.

Автомат сохранил общее устройство АКС-74У, но скомпонован по схеме «буллпап», что позволило снизить общую длину оружия, уменьшить его «подскок» под действием отдачи, а при наличии подствольного гранатомета – обеспечить баланс с расположением центра тяжести оружия в районе пистолетной рукоятки. Схема автоматики, запирания канала ствола, работы ударно-спускового механизма не изменились.

Однако конструкторами был внесен ряд изменений.

компактный автомат ОЦ-14-4А-02 «Гроза-4»

компактный автомат ОЦ-14-4А-02 «Гроза-4»

Изменения коснулись адаптации затвора под другой патрон с большим диаметром донца гильзы, и ударно-спускового механизма.

Модифицирована схема газоотвода – из-за меньшего давления пороховых газов в канале ствола газоотводное отверстие отнесено назад и связано с газовой камерой специальной трубкой.

Подъем приклада заставил приподнять прицел и мушку и смонтировать их на особом мостике, служащем также рукояткой для переноски, поскольку он размещен над центром тяжести.

Секторный прицел снабжен регулировочным барабанчиком. На гранях барабанчика нанесены дальности в 50, 100, 150 и 200 м. Гривка прицела заменена вертикальным диском с прорезью. При повороте диска на 180 градусов на место прорези встает отверстие диоптра: при хорошем освещении диоптрический прицел удобнее, тем более что в ОЦ-14 прицел ближе к глазу стрелка, чем в автоматах Калашникова обычной схемы. Регулируемая мушка с ограждением смонтирована в передней части мостика. Сборка прицельных приспособлений на мостике-рукоятке освобождает дульную часть ствола. Мостик-рукоятка используется также для установки оптических и ночных прицелов.

Складной приклад АКС-74У заменен затыльником с резиновым амортизатором и шарнирным креплением к ствольной коробке. Сверху затыльник имеет зуб, упирающийся в крышку ствольной коробки и играющий двоякую роль. Он сглаживает верхнюю грань автомата, предотвращая ее зацепление за предметы снаряжения, края люка и т.д., и удерживает крышку ствольной коробки от срыва отдачей при стрельбе из гранатомета.

  Гроза-4 Гроза-1
Калибр, мм
- автомат
- гранатомет

9х39
40

7.62х39
40
Длина, мм
- с ПБС
- без ПБС

720
560

840
700
Длина ствола, мм 240 415
Вес с гранатометом, кг 4.1 4.4
Магазин, кол. патронов 20 30
Начальная скорость, м/с
- пули
- гранаты

300
76

720
76
Эффективная дальность стрельбы, м
- автомата
- гранатомета

200
400

400
400
Темп стрельбы автомата, выстр/мин 700 - 750

Дульная часть ствола снабжена обтюрирующими кольцевыми проточками и укрыта надульником, который удлиняет путь пороховых газов за дульный срез гранатомета, несет откидной рамочный прицел и служит для крепления гранатомета.

40-мм гранатомет в целом аналогичен ГП-25, но лишен пистолетной рукоятки и прицела-квадранта.

Пистолетная рукоятка и спуск оружия используется для управления и автоматом, и гранатометом. Спусковой крючок связан тягой с ударно-спусковым механизмом гранатомета и толкателем – со спусковой тягой автомата. Переключение спуска производится флажком, выключающим тягу или толкатель.

Поскольку в гранатомете спуск производится самовзводом, а в автомате самовзвод не предусмотрен, особое приспособление уменьшает усилие спуска в режиме «автомат».

Предохранитель-переводчик режимов огня автомата аналогичный АК расположен на правой стенке ствольной коробки.

Рукоятка управления огнем вместе со спусковым крючком и спусковой скобой крепится к ствольной коробке поперечным штифтом и может быть отделена.

Для стрельбы из гранатомета служит рамочный прицел со шкалами для навесной и настильной стрельбы. При настильной стрельбе используется мушка автомата, при навесной – мушка на надульнике. Дальность стрельбы из гранатомета составляет до 400 м. Кожух гранатомета служит цевьем всего оружия.

Переключатель стрельбы из автомата и гранатомета с маркировкой «АВ» / «ГР» в виде поворотного рычажка расположен слева над спусковой скобой.

Питание автомата боеприпасами осуществляется из коробчатого магазина емкостью на 20 патронов.

Выброс стреляных гильз производится только на правую сторону.

На затыльнике и ствольной коробке автомата укреплены антабки для ремня.

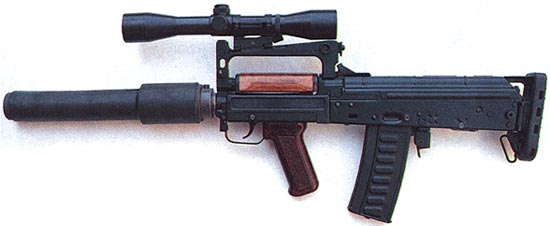

бесшумный автомат ОЦ-14-4А-03 «Гроза-4»
бесшумный автомат ОЦ-14-4А-03 «Гроза-4»

Изюминкой ОЦ-14 является изменяемая конфигурация, позволившая адаптировать оружие к различным вариантам боевого применения. Сборка всех вариантов осуществляется самим пользователем в зависимости от задачи.

Комплекс ОЦ-14 «Гроза-4» может использоваться в вариантах:

- ОЦ-14-4А – индивидуальное штурмовое оружие 9 мм / 40 мм, включающее автомат и подствольный гранатомет (описанный выше);
- ОЦ-14-4А-01 – штурмовой автомат без гранатомета, со вспомогательной передней рукояткой;
- ОЦ-14-4А-02 – компактный штурмовой автомат;
- ОЦ-14-4А-03 – бесшумный штурмовой автомат.

В варианте ОЦ-14-4А-01 снимаются гранатомет и надульник, модуль пистолетной рукоятки со спусковым крючком заменяется другим – с одним толкателем, ставится другой надульник с пластиковой рукояткой. Масса такого автомата составляет 2,8 кг.

В варианте ОЦ-14-4А-02 вместо надульника с рукояткой устанавливается простая втулка: так получается наиболее компактный вариант. Стрелять из такого оружия можно с одной руки, а при упоре приклада в плечо приходится поддерживать левой рукой стреляющую правую, что менее удобно, чем с цевьем или передней рукояткой, но вполне приемлемо на малых дальностях.

ОЦ-14 «Гроза-4» в специальной упаковке в виде чемодана

ОЦ-14 «Гроза-4»
в специальной упаковке в виде чемодана

В варианте ОЦ-14-4А-03 вместо надульника устанавливается прибор бесшумной стрельбы (ПБС), снижающий уровень звука выстрела до 118 Дб. В отличие от ПБС-1 здесь нет сплошной резиновой шайбы, и пуле не приходится терять энергию на пробивание преград. Торможение опережающих пороховых газов происходит за счет их собственной турбулентности. ПБС покрыт резиновым кожухом, также служащим цевьем оружия. Снижению уровня звука способствует дозвуковая скорость пули. Масса такого комплекса без патронов, ночного или оптического прицела составляет 3,3 кг.

Автоматно-гранатометный комплекс ОЦ-14 «Гроза» поставляется в специальной упаковке в виде чемодана с поролоновым подбоем, в гнездах которого уложено штурмовое оружие 9-мм / 40-мм, сменные модули, масленка и принадлежность.

Изначально автоматно-гранатометный комплекс ОЦ-14 создавался для спецназа МВД под специальные 9-мм патроны СП-5 и СП-6.

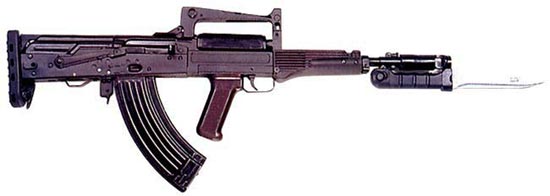

штурмовой автомат «Гроза-1» без гранатомета
штурмовой автомат «Гроза-1»
без гранатомета

Однако кроме варианта «Гроза-4» была разработана модификация «Гроза-1» (другое обозначение – ТКБ-0239) под широко распространенный советский патрон 7,62х39 мм для вооружения армейского спецназа.

Автоматно-гранатометный комплекс «Гроза-1» снабжен более длинным стволом, использует магазины емкостью на 30 патронов от АКМ и предназначен для использования в вариантах: автомат штурмовой; автомат с гранатометом; автомат специальный с глушителем, а также с оптическим или ночным прицелом.

Для ношения армейской модификации комплекса «Гроза-1» создан брезентовый закрытый чехол.

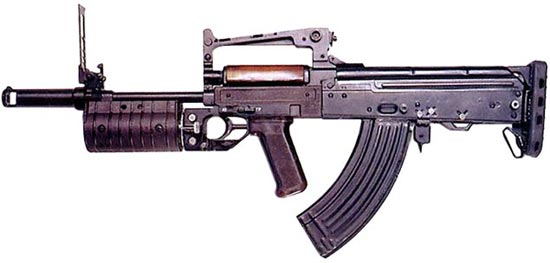

штурмовой автомат «Гроза-1» с  гранатометом
штурмовой автомат «Гроза-1»
с  гранатометом

К достоинствам ОЦ-14 «Гроза» относится высокая компактность и небольшой вес оружия, надежность на уровне автоматов Калашникова. Использование схемы «буллпап» уменьшило габариты, обеспечило хороший баланс и уменьшило «подскок» ствола.

«Гроза-1» неполная разборка

«Гроза-1»
неполная разборка

Однако это оружие, являясь, по сути, конверсией оружия традиционной компоновки в компоновку «буллпап», получило все основные недостатки новой компоновки, включая невозможность стрельбы с левого плеча, высокую загазованность в районе лица стрелка, не самое удобное расположение рукоятки заряжания и предохранителя-переводчика в районе приклада. Также высокое расположение прицельных приспособлений в сочетании с довольно длинным магазином увеличивает фронтальный профиль стрелка при стрельбе лежа, а короткая прицельная линия потенциально снижает точность стрельбы. В варианте автоматно-гранатометного комплекса дополнительным неудобством стало совмещение в одном спусковом крючке функций стрельбы из автомата и гранатомета, что требует дополнительного времени на переключение спускового механизма.

Автоматно-гранатометный комплекс ОЦ-14 «Гроза» производился малыми партиями на Тульском оружейном заводе в середине 1990-х годов, проходил войсковые испытания в ходе противотеррористической операции в Чечне, однако особой популярности не сыскал и в массовое производство так и не попал.

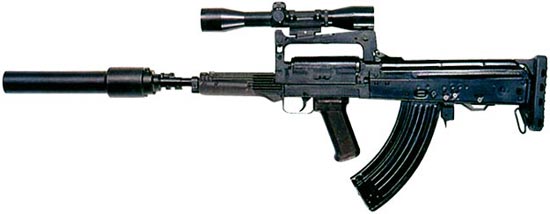

бесшумный автомат «Гроза-1»
бесшумный автомат «Гроза-1»
