Гранатомет БС-1 РГА-86 «Тишина» / БС-1М 6С1 «Канарейка»

В 1970-х годах на вооружение специальных подразделений советской армии поступил специальный бесшумный стрелково-гранатометный комплекс "Тишина" для решения таких задач, как повреждение командных пунктов противника, уничтожение ракет на марше и на стартовых позициях, вертолетов и самолетов на земле, расстройство важных звеньев управления и другие, в том числе и диверсионные.

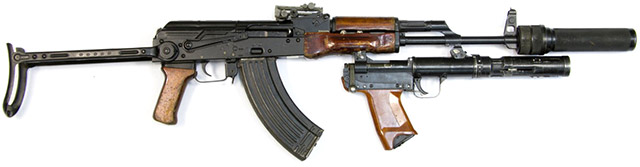

стрелково-гранатометный комплекс Тишина: автомат АКМС глушитель ПБС-1 подствольный гранатомет БС-1 (РГА-86)
стрелково-гранатометный комплекс "Тишина":
автомат АКМС
глушитель ПБС-1
подствольный гранатомет БС-1 (РГА-86)

Комплекс включал специальную бесшумную модификацию 7,62-мм автомата Калашникова со складным плечевым упором АКМСБ с прибором бесшумной и беспламенной стрельбы ПБС-1 и специальный 30-мм бесшумный подствольный гранатомет.

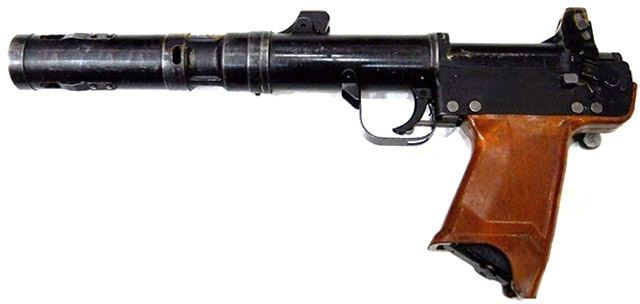

гранатомет БС-1 (РГА-86)

подствольный гранатомет БС-1 (РГА-86)

Наиболее интересным компонентом комплекса можно считать 30-мм подствольный бесшумный гранатомет БС-1 (РГА-86).

Гранатомет примыкается к нижней части цевья и ствола автомата, имеющего соответствующие узлы крепления. Таким образом, в отличие от 40-мм подствольного гранатомета ГП-25 "Костер" (ГП-30 "Обувка"), бесшумный гранатомет не может присоединяться к любому штатному автомату. Боеприпасом гранатомета является 30-мм кумулятивная граната. Ввиду особенностей устройства оружия граната не имеет метательного заряда. Для метания гранаты используется энергия пороховых газов специального метательного патрона.

Метательный патрон создан на базе гильзы штатного автоматного патрона 7,62х39. В отличие от штатных холостых автоматных патронов, гильза метательного патрона не удлинена. Дульце гильзы обжато звездочкой, как в обычных холостых патронах. Метательные патроны снаряжены в специальный магазин, который размещается в пистолетной рукоятке гранатомета.

  БС-1 БС-1М
Калибр, мм 30
Масса, кг 2.0 2.0
Емкость магазина,
кол. патронов
8 10
Начальная скорость
гранаты, м\с
100 175
Эффективная дальность
стрельбы, м
100 - 150
Максимальная дальность
прицельной стрельбы, м
300 400
Бронепробиваемость, мм 10 15

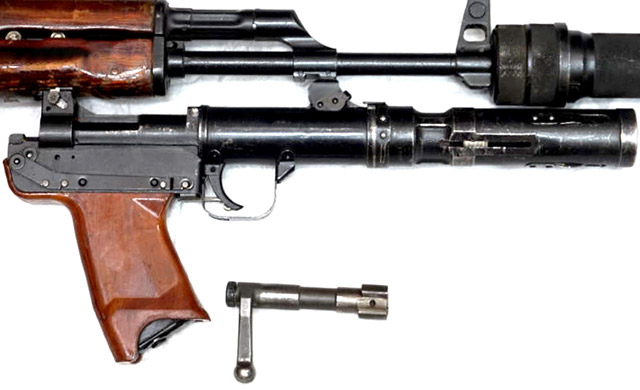

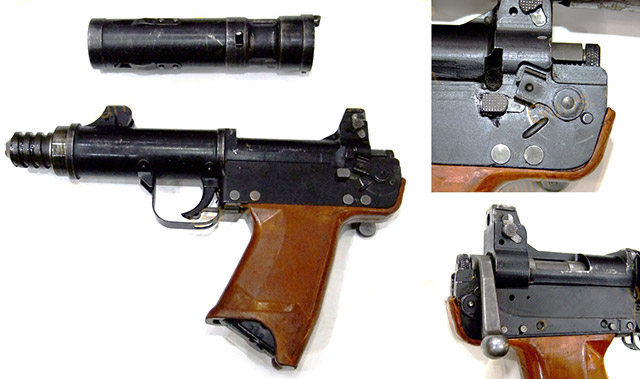

Гранатомет снабжен продольно-скользящим затвором винтовочного типа, которым осуществляется перезаряжание гранатомета метательными патронами с казенной части оружия и запирание канала ствола. При этом гранатомет является дульнозарядным, т.к. граната вводится в ствол гранатомета со стороны дульной части. Граната удерживается в стволе пружинными отгибами в стенках ствола. В полете граната стабилизируется вращением - на корпусе гранаты имеются готовые выступы, входящие при заряжании гранаты в нарезы канала ствола - так же, как и в гранатомете ГП-25 (ГП-30). Но в данном случае нарезов не 12, а 3.

Пороховые газы при выстреле метательного патрона воздействуют не непосредственно на дно гранаты, а на специальный поршень, который выталкивает гранату из канала ствола и запирает (отсекает) пороховые газы в камере, чем обеспечивается бесшумность и беспламенность выстрела. Начальная скорость гранаты - 100 м/с.

С переходом в середине 1970-х гг. на новый калибр и принятием на вооружение СА комплекса стрелкового оружия под патрон 5,45х39 возникла необходимость в соответствующей модернизации и бесшумного стрелково-гранатометного комплекса. Однако на базе автомата АК-74 (АКС-74) успешно решить эту задачу не удалось. Поэтому дальнейшие работы были продолжены с укороченной модификацией 5,45-мм автомата - АКС-74У.

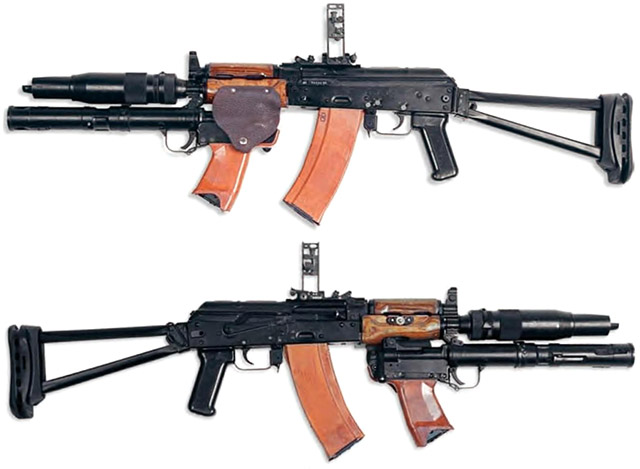

стрелково-гранатометный комплекс 6С1 Канарейка: автомат АКС-74УБ глушитель ПБС-4 подствольный гранатомет БС-1М. Гранатометный прицел в боевом положении.
стрелково-гранатометный комплекс 6С1 "Канарейка":
автомат АКС-74УБ
глушитель ПБС-4
подствольный гранатомет БС-1М
(гранатометный прицел в боевом положении)

Новый специальный стрелково-гранатометный комплекс получил название "Канарейка" (индекс - 6С1). Концепция комплекса осталась без изменений. Незначительным доработкам подвергся гранатомет. Главная из них - переход на метательные патроны, выполненные на базе гильзы штатного 5,45-мм автоматного патрона. Внешне гранатомет практически неотличим от прежней модификации. Специальная модификация укороченного автомата АКС-74У - АКС-74УБ - оснащена узлами крепления гранатомета. При сохранении общей конструкции гранатомета и гранаты и их общего вида конструкторам удалось повысить как эффективность боевой части гранаты, так и дальность стрельбы из гранатомета.

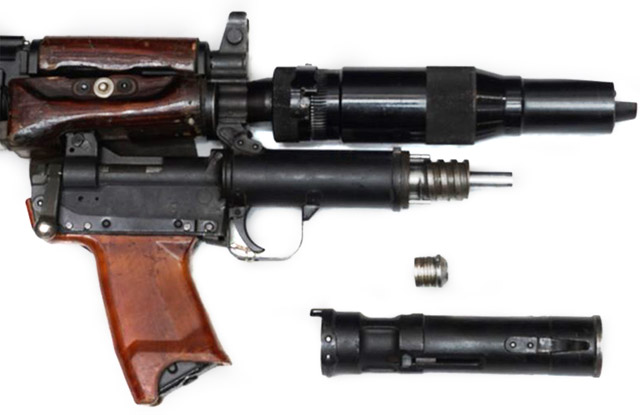

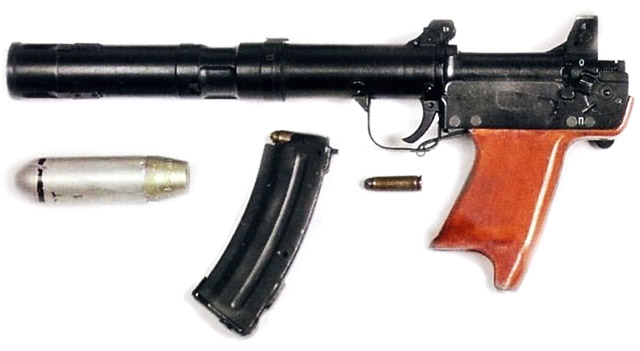

подствольный гранатомет БС-1М

подствольный гранатомет БС-1М

Примерно с начала восьмидесятых годов ХХ столетия бесшумный 30-мм стрелково-гранатометный комплекс 6С1 "Канарейка" в составе: гранатомет БС-1М, автомат АКС-74УБ и глушитель ПБС-4 стал поступать в подразделения спецназа Советской армии.

Для смягчения отдачи при стрельбе гранатой на затыльник приклада надевается резиновый амортизатор того же образца, что используется для автоматов с ГП-25 (ГП-30).

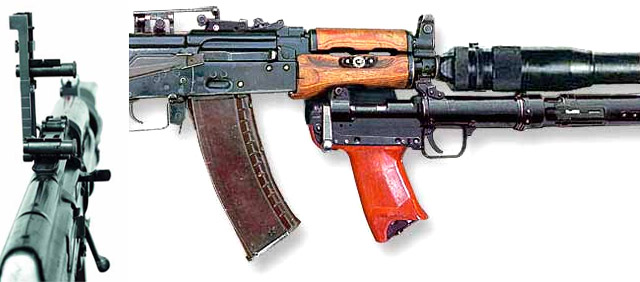

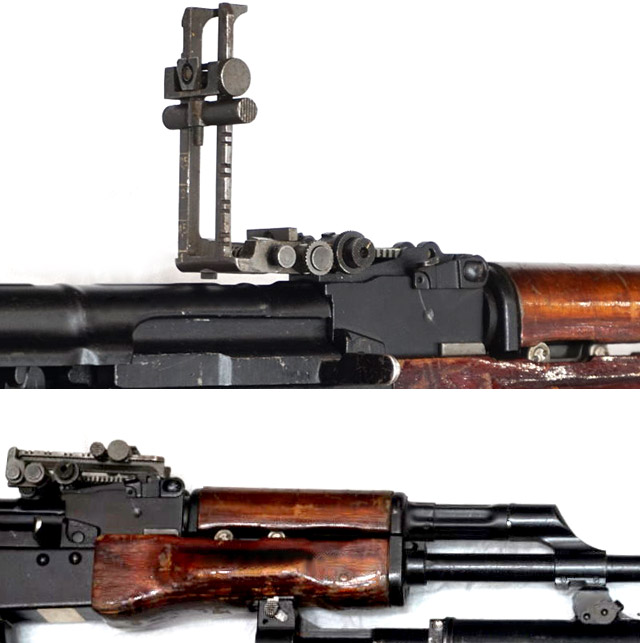

Прицельным приспособлением гранатомета в "Тишине" является откидывающаяся рамочная планка, а в "Канарейке" - откидывающаяся стойка, имеющие целик, совмещаемый при стрельбе со штатной мушкой автомата. Планка (а в "Канарейке" — стойка) закрепляется на колодке автоматного прицела и снабжена механизмом введения поправок.

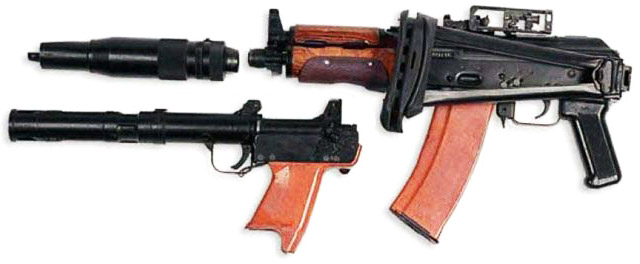

основные компоненты стрелково-гранатометного комплекса Канарейка

основные компоненты стрелково-гранатометного комплекса "Канарейка"

Перезарядка гранатомета патронами осуществляется из отъемного коробчатого магазина (емкостью 8 патронов для БС-1 или 10 для БС-1М), расположенного в рукоятке гранатомета, при помощи продольно скользящего поворотного затвора винтовочного типа.

Для ведения огня на гранатомете имеются спусковой крючок и ручной предохранитель.

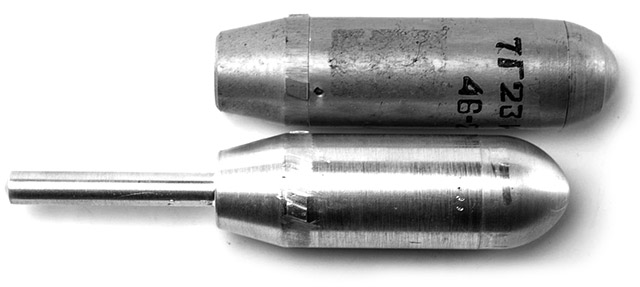

Для стрельбы используются гранаты двух типов - боевые бронебойно-зажигательные (ВОГ-Т) и учебные с инертной боевой частью.

Максимальная прицельная дальность стрельбы из гранатомета комплекса "Тишина" — 300 м. Кумулятивная граната обеспечивает пробитие брони толщиной 10 мм и необходимое запреградное действие по цели. У "Канарейки" эти характеристики увеличены и составляют соответственно 400 м и 15 мм.
