Гранатомет ГП-30 «Обувка» / ГП-30 У «Гранат» / ГП-30М

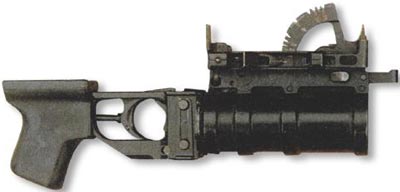

Гранатомет ГП-30 «Обувка»

ГП-30 «Обувка»

В 1985 году головным заказчиком - Министерство Обороны СССР перед промышленностью была поставлена - задача модернизировать гранатомет ГП-25.

По результатам проведенной работы в 1987 году на полигонные испытания был представлен и в 1989 году принят на вооружение СА 40-мм гранатомет 6Г21, получивший индекс ГП-30 (тема "Обувка").

По устройству ГП-30 – однозарядный гранатомет, заряжаемый с дула, с нарезным стволом. Ударно-спусковой механизм самовзводный, с ручным предохранителем и автоматической блокировкой выстрела при неправильной установке на автомат.

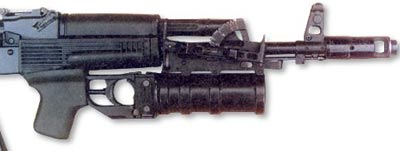

ГП-30 установленный на АК-74М

ГП-30
установленный на АК-74М

Гранаты для ГП-30 имеют оригинальную "безгильзовую" конструкцию с интегральной камерой для метательного заряда, "улетающей" из ствола вместе с гранатой. Такое решение исключает из цикла перезарядки действия по удалению стреляной гильзы, что значительно повышает практическую скорострельность этого гранатомёта по сравнению с большинством западных аналогов. На корпусе гранаты располагается ведущий поясок с готовыми нарезами.

Главный недостаток гранатомета ГП-30 (также как и ГП-25) по сравнению с западными аналогами - ограниченный выбор боеприпасов - всего три типа гранат - осколочные обычная ВОГ-25 и "прыгающая" ВОГ-25П и "несмертельная" граната "Гвоздь" со слезоточивым газом.

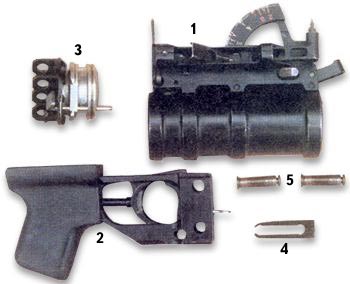

ГП-30 неполная разборка

ГП-30
неполная разборка: 1 - ствол с кронштейном,
2 - корпус с рукояткой, 3 - казенник, 4 -чека.

Прыгающая граната ВОГ-25П отличается тем, что после попадания в грунт у цели не взрывается сразу же, а при помощи специального заряда "подпрыгивает" вверх примерно на полметра - метр и взрывается в воздухе, обеспечивая более оптимальное накрытие цели (пехота в окопе или укрытии) осколками. Радиус эффективной зоны поражения осколками для гранат ВОГ-25 составляет примерно 5 метров. Эффективная дальность стрельбы 100-150 метров.

По боевым характеристикам гранатомет ГП-30 соответствует гранатомету ГП-25, для стрельбы используются те же выстрелы - ВОГ-25 и ВОГ-25П. Основные отличия гранатомета ГП-30 от гранатомета ГП-25 заключаются в следующем:
1. Трудоемкость изготовления нового гранатомета снижена на 30%.
2. Общая масса гранатомета (по результатам полигонных испытаний) уменьшена в среднем на 0,260 кг.
3. Изменена конструкция прицела.

На конструкцию прицела гранатомета ГП-30 следует обратить более пристальное внимание.

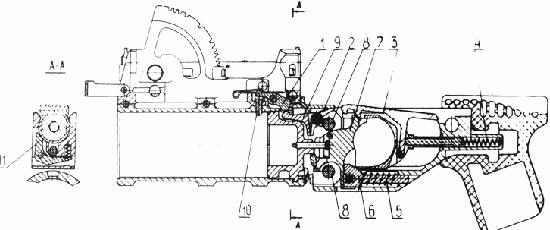

ГП-30 устройство гранатомета
ГП-30
устройство гранатомета: 1 - рычаг фиксатора, 2 - пружина замыкателя, 3 - спуск с тягой,
4 - пружина спуска, 5 - пружина боевая, 6 - гнеток, 7 - курок, 8 - ось корпуса,
9 - рычаг передающий, 10 - фиксатор, 11 - предохранитель.

Прицел, так же как и у гранатомета ГП-25 является механическим, открытого типа, но конструктивно расположен не слева, а справа от линии прицеливания автомата и представляет собой конструкцию квадрантного типа. Конструкция этого прицела более проста, установка необходимой дальности стрельбы осуществляется проще и быстрее, чем на гранатомете ГП-25.

ГП-30 установленный на АК-74М

ГП-30
установленный на АК-74М

Целью перенесения прицела на правую сторону явилось улучшение удобства прицеливания (вполне понятно, что не для левши) - голова стрелка наклоняется к прикладу, а не отклоняется от него влево, как на ГП-25, и, что немаловажно, улучшение эксплуатационных характеристик. Такое исполнение прицела делает более удобным десантирование, перемещение с автоматом и присоединенным гранатометом в положении "на ремень". При осуществлении переползаний прицел менее засоряется и подвергается меньшему количеству механических ударов. Кроме того, из состава прицела исключен отвес, предназначенный для ведения стрельбы по невидимой цели. Это связано с тем, что опыт боевой эксплуатации подствольных гранатометов в достаточной степени доказал неэффективность стрельбы по невидимой цели прежде всего из-за невозможности ведения корректировки огня, а так же небольшого объема носимого боекомплекта.Следует отметить, что в конструкции гранатомета ГП-30 отсутствует предохранитель флажкового типа. Это обусловлено тем, что для производства выстрела к спусковому крючку необходимо приложить значительное усилие при достаточно "длинном" спуске, что практически исключает случайный выстрел заряженного гранатомета.

Калибр, мм 40
Длина гранатомета, мм 275
Длина прицельной линии, мм 120
Длина нарезной части канала ствола, мм 98
Вес без затыльника, кг 1,2
Прицельная дальность, м 200
400
Скорострельность, выстр/мин 4-5

Для переноски гранатометного комплекса в походном положении в составе экипировки современного пехотинца предусмотрено наличие двух сумок:

- Сумка 1 предназначена для переноски гранатомета (корпус с казенником отделен от ствола с кронштейном), резинового затыльника и банника.

- Сумка 2 предназначена для переноски боекомплекта и выполнена в виде тканевых обойм с гнездами для выстрелов. Каждое гнездо закрывается регулируемым по длине клапаном, что позволяет надежно фиксировать как выстрелы ВОГ-25, так и ВОГ-25П. Кроме того, к сумке 2 пришита соединительная планка, предназначенная для закрепления подсумка с ручными гранатами.

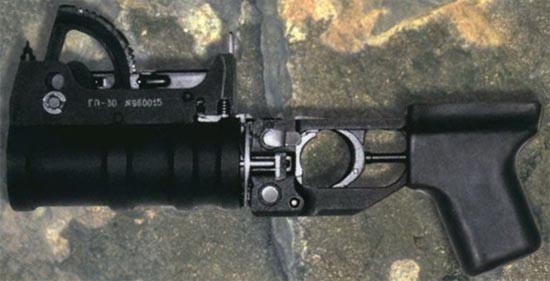

ГП-30

ГП-30

Что же касается разборки, сборки, чистки и смазывания гранатомета ГП-30 в процессе эксплуатации при техническом обслуживании, то для этого используют инструмент и принадлежности автомата совместно с банником, входящим в комплект гранатомета.

Производство подствольного гранатомета ГП-30 было налажено на знаменитом своими славными традициями Тульском оружейном заводе.

Для использования гранатомета ГП-30 со стрелковым оружием, разработанным по стандартам НАТО, в 1990-х годах в ЦКИБ СОО был создан его вариант – ГП-30У, который может закрепляться на различные автоматические и штурмовые винтовки иностранных армий.

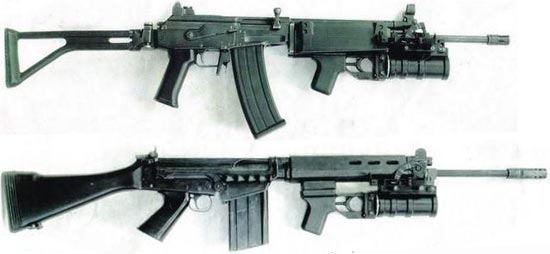

ГП-30У «Гранат» установленный на штурмовой винтовке Galil (сверху) и FN FAL (снизу)

ГП-30У «Гранат»
установленный на штурмовой винтовке Galil (сверху) и FN FAL (снизу)

Проект по модификации ГП-30 в ГП-30У получил название "Гранат". Буква "У" в названии модификации модели означает "универсальный".

Подствольный гранатомет ГП-30У "Гранат" по огневой мощи в 2-3 раза превосходит иностранные аналоги и хорошо подходит к заграничному оружию, например, к бельгийской штурмовой винтовке FN FAL, французской FAMAS, израильской "Galil", немецкой G-3.

Достоинство "Граната" еще и в том, что его можно применять без автомата. Такой образец с выдвижным прикладом и откидным прицелом создали в 1997 г. для МВД под обозначением РГМ (ручной гранатомет малогабаритный) "Кастет".

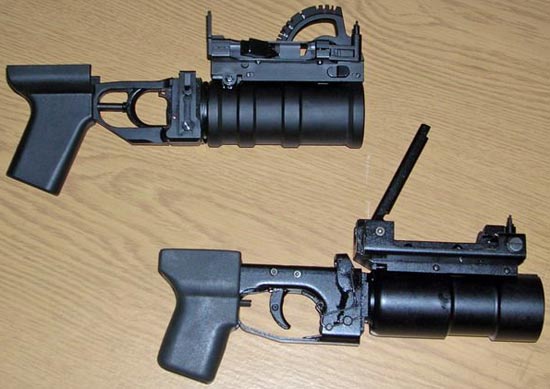

ГП-30 (сверху) и ГП-30М (снизу)

ГП-30 (сверху) и ГП-30М (снизу)

Дальнейшие работы по модернизации существующего подствольного гранатомета ГП-30 в ЦКИБ СОО (г. Тула) привели к небольшой модернизации ГП-30 в версию ГП-30М.

ГП-30М получил стоечный прицел, вместо секторного на ГП-30 и более улучшенную форму ствола с казенником. В остальном ГП-30М не претерпел качественных изменений.

Подствольный гранатомет ГП-30М рассчитан на применение в комплексе с автоматом советского(российского) производства: 5,45-мм АК74, АК74М; 7,62-мм - АКМ, при соотвествующей комплектации гранатомета.

Производство гранатомета ГП-30М было освоено на Тульском оружейном заводе в начале 2000 годов.

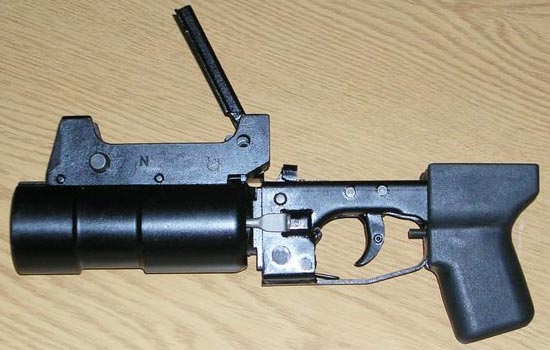

ГП-30М

ГП-30М
