Гранатомет М20 / М20А1 / М20А1В1 Super Bazooka

М20 «Super Bazooka»
М20 «Super Bazooka»

88.9-мм (3.5’) реактивное противотанковое ружье М20 «Super Bazooka» американская армия приняла на вооружение в 1945 году. Правда поступило оно в войска со значительным опозданием из-за того, что с окончанием Второй Мировой войны потребность в таком оружии резко снизилась.

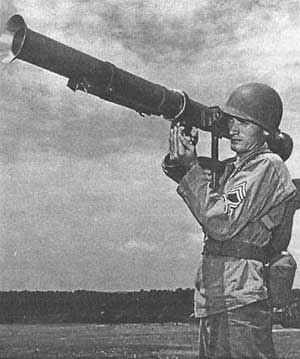

М20 при стрельбе

М20
при стрельбе

Гранатомет М20 имел много общего не только со своим предшественником - гранатометом M9, но и, как ни странно, с "врагом" – немецким реактивным противотанковым ружьем "Panzerschreck". Гранатомет «Panzerschreck» разработанный немецкими инженерами на основе трофейного американского гранатомета М1, значительно превосходил все модели "Базук". Поэтому при работе над "Супер-Базукой" был учтен немецкий опыт.

За все время существования гранатомет М20 «Super Bazooka» несколько раз подвергался модификациям.

Ствол "Супер-Базуки" облегченный - из алюминиевого сплава, длиной 1,524 мм, разбирался при переноске на две части, каждая длиной по 762 мм. Масса различалась в зависимости от модификации: у М20 это 6.8 кг, у M20A1 - 6.4 кг, у M20A1B1 - 5.9 кг. Калибр у всех моделей одинаковый – 88.9 мм. Индукционный генератор электровоспламенителя размещался в пистолетной рукоятке. Гранатомет оснащался алюминиевым плечевым упором рамочного типа, двуногой складной сошкой и оптическим прицелом Т90. Эффективная дальность огня по движущейся цели составляла 200 ярдов (185 м), по неподвижной - 300 ярдов (275 м). Максимальная дальность до 900-960 ярдов (830 м). Натренированный расчет мог производить 12-18 выстрелов в минуту, однако средняя скорострельность была значительно меньше - 4-5 выстрела.

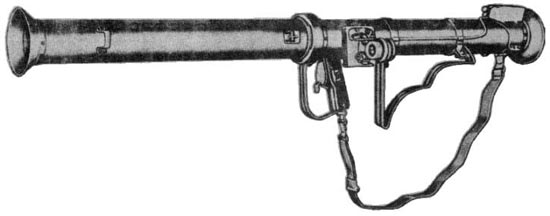

M20A1 модификация М20
M20A1
модификация М20

Пусковая труба в походном положении складывается на две части, разделяясь между сошками и прицелом.

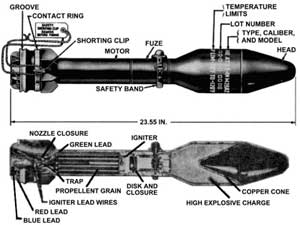

граната M28A2

граната M28A2

Для удобства удержания гранатомета при стрельбе имеется плечевой упор, дополнительная рукоятка и сошки.

Для запуска гранаты применяется электроспуск.

Прицел оптический.

Расчет гранатомета М20 «Super Bazooka» - два человека.

Для стрельбы использовались реактивная кумулятивная граната M28A2 и дымовая граната T127E3/M30 WP. Для обучения применялась реактивная граната M29A2 с инертной боевой частью. Реактивные гранаты имели одинаковую длину 59.8 см и калибр – 88.9-мм (3.5"), и состояли из головной части с баллистическим колпачком, взрывателя и реактивного двигателя с электрозапалом, на котором было жестко закреплено оперение стабилизатора.

Различались масса гранат, их головных частей (последние при этом сохраняли общую для всех длину – 26.8 см), а также состав, которым головные части снаряжались и окрас. Были отличия и во взрывателях.

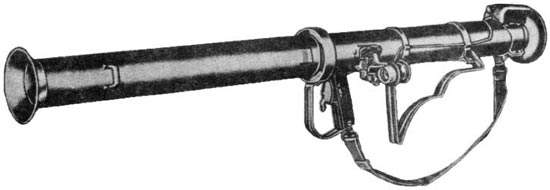

M20A1B1 модификация М20
M20A1B1
модификация М20
граната M30 (T127E3)

граната M30 (T127E3)

Масса гранаты M28A2 составляла 4.08 кг, из которых 0.85 кг приходится на композитное взрывчатое вещество Composition B (смесь гексогена с тротилом в соотношении 64/36). Значительно увеличившийся заряд кумулятивной гранаты позволил пробивать гомогенную броню толщиной до 280 мм по нормали, что сделало "Супер-Базуку" по настоящему "убойным" противотанковым оружием. Скорость гранаты около 105 м/сек.

Дымовая граната T127E3/M30 WP предназначалась для целиуказания и постановки дымовой завесы. В качестве дымообразующего вещества служил белый фосфор. Масса заряда 1.06 кг. В обоих гранатах использовался инерционный взрыватель M404A1 или M404A2.

Учебная граната M29A2 внешне ни чем не отличалась от кумулятивной и дымовой (с последней она имела и одинаковую массу - 4.06 кг). Головная часть заполнялась гипсом. Учебный взрыватель M405 внешне не отличался от боевого M404.

граната M29A2

граната M29A2

Кроме того, гранатомет М20, помимо борьбы с бронетехникой, успешно применялся для разрушения долговременных огневых точек и уничтожения пехоты, как открыто расположенной, так и в укрытиях.

Использовавшийся всеми сторонами в Корейской, Вьетнамской, арабо-израильских, индо-пакистанских и бесчисленных локальных войнах, М20 получил распространение вполне сопоставимое с тем, которое имеет российский РПГ-7 в наши дни. Получив в качестве трофея в Корейской войне, наладил производство М20 Китай под названием М51.

На протяжении 1950-х годов гранатометом М20 комплектовалась вся штатная бронетехника (за исключением танков) армии США. В сухопутных войсках гранатометы М20 были в 1960-х годах сняты с вооружения. Им на смену в 1957 году пришел 90-мм РПГ М67.

Длительное время М20 оставался ручным штатным противотанковым гранатометом НАТО и французской армии. В датской армии их заменили на новые 84-мм РПГ М2 "Карл Густав" лишь в конце 1970-х г.г.

  М20 М20А1 М20А1В1
Калибр, мм 88.9
Длина в боевом положении, мм 1524
Длина в походном положении, мм 762
Вес, кг 6.8 6.4 5.9
Эффективная дальность стрельбы, м 185 - 275
Максимальная дальность стрельбы, м 830
Скорость полета гранаты, м/с 105
Скорострельность, выстр/мин 4-5

Значительное количество "Супер-Базук" оставалось к 1980 г. на вооружении армии Греции.

Во Франции, не смотря на разработку собственного 73-мм противотанкового гранатомета LRAC Mle 50, "Супер-Базука" состояла на вооружении до конца 1960-х, когда ее сменил 89-мм LRAC Mle F1.

Свои варианты М20 производились в Австрии и Испании.

Гранатомет М20 и его модификации поставлялись во многие страны и сегодня еще используются практически во всех уголках мира.

В таких странах как Тунис и Марокко М20 «Super Bazooka» продолжила свою службу в XXI столетии.

Попадаются М20 и среди вооружения палестинских боевиков.

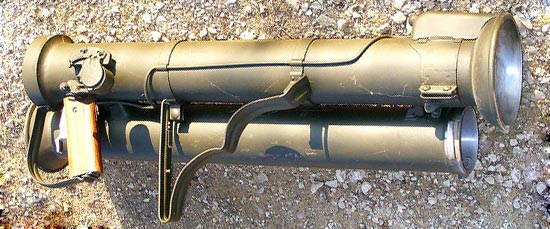

Super Bazooka в походном положении

Super Bazooka
в походном положении
