Гранатомет-пистолет «Дятел» / изделие «Д»

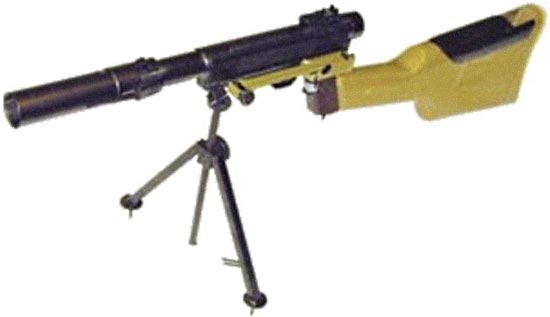

Гранатомет-пистолет «Дятел» / изделие «Д» в положении для стрельбы гранатой с установленой регулируемой сошкой и гранатометным прицелом
Гранатомет-пистолет «Дятел» / изделие «Д»
в положении для стрельбы гранатой
с установленой регулируемой сошкой и гранатометным прицелом

В 1960-х годах советскими конструкторами было разработано уникальное оружие для вооружения подразделений специального назначения – гранатомет / пистолет «Дятел» (изделие «Д»). Для обеспечения скрытности применения оружие было сделано бесшумным и беспламенным.

Бесшумный стрелковый комплекс «Дятел» (изделие «Д») предназначен для поражения живой силы, наземных объектов и легкобронированной техники противника, включая штабы и командные пункты, радарные установки, узлы коммуникаций, склады топлива и боеприпасов, ударные самолеты на аэродромах базирования, оперативно-тактические ракеты (среднего радиуса действия) с ядерными зарядами на борту.

9-мм специальный бесшумный патрон ПФАМ «Фаланга» с бронебойной пулей

9-мм специальный бесшумный патрон ПФАМ "Фаланга"
с бронебойной пулей

Сердцем комплекса "Изделие Д" являются специальные патроны калибра 9 мм, обеспечивающие бесшумную и беспламенную стрельбу из оружия путем отсечки пороховых газов подвижным поршнем-толкателем внутри массивной стальной гильзы (длина гильзы составляет 93 мм, масса патрона - 130-150 грамм).

Патроны выпускались двух типов - патрон ПФАМ "Фаланга" с бронебойной пулей (калибр пули 9 мм, масса пули 28 грамм, начальная скорость около 260 м/с) и вышибной (холостой) патрон ПМАМ "Мундштук", обеспечивающий выталкивание гранаты из надульной насадки оружия.

Для поражения живой силы, в том числе находящейся за легкобронированной преградой, в изделие «Д» используются специальные 9-мм патроны ПФАМ "Фаланга" с бронебойной пулей.

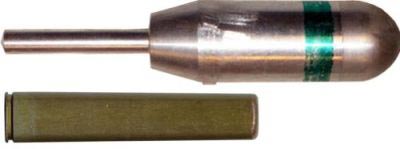

30мм граната БМЯ-31 «Ящерица» (вверху) 9-мм специальный бесшумный вышибной патрон ПМАМ «Мундштук» (внизу)

30-мм граната БМЯ-31 "Ящерица" (вверху)
9-мм вышибной патрон ПМАМ "Мундштук" (внизу)

При необходимости поразить небронированную либо легкобронированную технику и объекты использовались фугасные либо зажигательные гранаты БМЯ-31 калибра 30 мм.

30-мм граната БМЯ-31 (Боевая мина "Ящерица") имеет массу гранаты около 130 грамм, снаряжение - взрывчатое вещество или зажигательный состав, начальная скорость гранаты при использовании патрона ПМАМ составляет порядка 110 м/с. Своего метательного заряда граната не имеет, зато в ее хвостовой части имеется стержень, который при выстреле взаимодействует с подвижным поршнем-толкателем вышибного патрона. Кроме боевых гранат выпускались также учебные гранаты с инертным наполнением.

Для 9 мм пули патрона ПФАМ заявлено пробитие 5 мм стали на дальности 100 метров, для гранаты БМЯ-31 – до 10 мм стали с надежным воспламенением горючего за преградой.

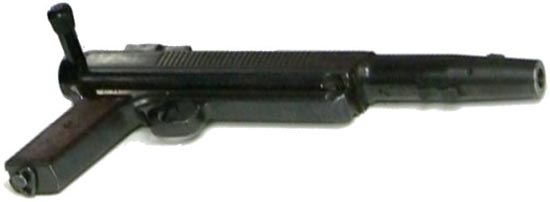

Гранатомет-пистолет «Дятел» / изделие «Д» без дульной насадки, кобуры-приклада и сошек
Гранатомет-пистолет «Дятел» / изделие «Д»
без дульной насадки, кобуры-приклада и сошек

Конструктивно бесшумный стрелковый комплекс «Дятел» (изделие «Д») представляет собой массивный однозарядный пистолет с ручным перезаряжанием при помощи продольно скользящего поворотного затвора.

Калибр, мм
- патрон
- граната

9
30
Длина без насадки и приклада, мм около 400
Вес, кг
- пистолет
- пистолет, приклад,  насадка, сошки

2.8
4.5
Начальная скорость, м/с
- пули
- гранаты

260
110
Эффективная дальность стрельбы, м
- пули
- гранаты

200
300

Патроны вкладываются в ствольную коробку по одному.

Для стрельбы гранатами на ствол пистолета устанавливается надульная насадка с внутренним калибром 30 мм.

Сверху на ствольной коробке выполнен регулируемый открытый прицел для стрельбы пулей, а для стрельбы гранатой на левую сторону оружия устанавливается дополнительный прицел.

Для обеспечения точной стрельбы из весьма тяжелого оружия изделие «Д» комплектуется отъемной кобурой-прикладом и съемной регулируемой по высоте двуногой сошкой.

Гранатомет-пистолет «Дятел» / изделие «Д» длительное время находился на вооружении подразделений армейского спецназа и специальных подразделений по борьбе с терроризмом ФСБ России, хотя ему на замену были выпущены усовершенствованный комплекс "Изделие ДМ" и бесшумные автоматно-гранатометные комплексы "Тишина" и "Канарейка".

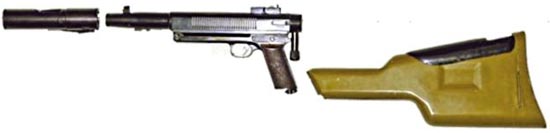

Гранатомет-пистолет «Дятел» / изделие «Д» в комплекте с дульной насадкой и кобурой-прикладом
Гранатомет-пистолет «Дятел» / изделие «Д»
в комплекте с дульной насадкой и кобурой-прикладом
