Гранатомет RРG-76 «Komar»

В 1971 году, в рамках программы «Аргон», Военно-техническим институтом вооружения (WITU) в г. Зеленке (Польша) были начаты исследовательские и конструкторские работы по созданию нового гранатомета.

В ноябре 1980 г. была выполнена и испытана с позитивным результатом пробная партия нового польского ручного гранатомета RРG-76 «Komar».

В 1983 г. началось серийное производство узлов нового гранатомета, а через два года была произведена первая партия оружия для армии.

Гранатомет RРG-76 «Komar»  в боевом положении

RРG-76 «Komar»
в боевом положении

В середине 1980-х годов РПГ «Комар» стал поступать на вооружение Войска Польского в качестве вспомогательного нештатного стрелкового оружия одноразового действия.

Гранатомет RРG-76 «Komar» состоит из пускового приспособления, в состав которого входят гладкоствольная трубчатая направляющая, а также помещенная в нее в заводских условиях надкалиберная граната РG-76 с реактивным приводом.

Пусковое приспособление изготовлено из легкого сплава и оснащено прицельными приспособлениями (мушка и прицел), ударно-спусковым механизмом, а также складывающимся металлическим прикладом.

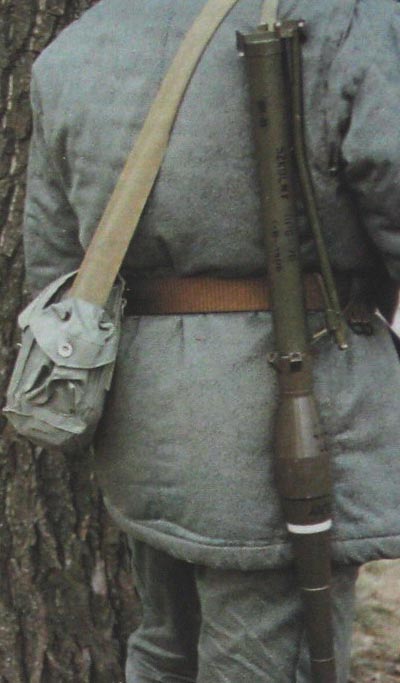

RРG-76 в походном положении

RРG-76
в походном положении

В походном положении приклад складывается и удерживается в этом положении с помощью основания мушки (служащего в качестве защелки приклада).

В гранатомете применяются механические прицельные приспособления, состоящие из мушки и рамочного прицела, которые установлены на верхней поверхности пускового приспособления. Рамка прицела имеет три планки, обозначенные числами 5, 15 и 25, соответствующие расстояниям стрельбы на 50, 150 и 250 м. Длина линии прицеливания составляет 345 мм.

Пусковая кнопка, расположенная в вертикальном канале дна пускового приспособления, закрыта кожухом, предохраняющим от случайного выстрела.

В боевое положение гранатомет RРG-76 «Komar» приводится откидыванием приклада, что вызывает освобождение снаряда и прицела, а также взведением ударно-спускового механизма. Перевод оружия из походного положения в боевое составляет около 6 сек. При необходимости гранатомет можно перевести из боевого положения в походное с помощью складывания приклада.

После наведения оружия на цель, отклонения кожуха и нажатия на пусковую кнопку происходит освобождение ударника, наконечник которого ударяет в капсюль-воспламенитель реактивного двигателя. Выходящие через сопло пороховые газы образуют тягу, необходимую для старта и приведения в движение снаряда на начальном этапе полета, одновременно сообщая ему вращательное движение благодаря отклонению сопел двигателя (лучевое отклонение сопел на 40° от продольной оси двигателя предохраняет стрелка от воздействия потока газов, возникающих во время пуска снаряда).

Калибр пускового приспособления, мм 40
Калибр боевой части, мм 68
Длина, мм
- в походном положении (приклад сложен)
- в боевом положении (приклад разложен)

805
1190
Масса гранатомета, кг 2.1
Масса пускового приспособления, кг 0.32
Масса снаряда, кг 1.78
Масса кумулятивной боевой части, кг 0.94
Начальная скорость снаряда, м/с 145
Эффективная дальность стрельбы, м 250
Бронепробиваемость, мм 260

Гранатомет РПГ «Комар» рассчитан на применение при температурах от -40°С до +50°С.

Снаряд РG-76 имеет бронебойную кумулятивную боевую часть (снаряженную гексогеном), реактивный двигатель, а также стабилизатор, состоящий из четырех крылышек. Боевая часть вооружена инертным донным взрывателем моментального действия DCR. Корпус боевой части отделен от передней части баллистическим наконечником, заканчивающимся специальным приспособлением, предохраняющим снаряд от рикошета после его удара в цель под острым углом. В походном положении снаряд удерживается в направляющей пускового приспособления с помощью пружинной защелки и предохраняется шкворнем приклада. Реактивный двигатель имеет заряд из нитроглицеринового пороха (в виде семи стержней цилиндрической формы), который расположен между колосниковой решеткой и компенсатором.

RPG-76 хранятся и транспортируются в деревянных ящиках по 6 штук. Каждый гранатомет дополнительно находится в отдельной герметичной упаковке.

RРG-76 «Komar»
RРG-76 «Komar»
