Штурмовая винтовка (автомат) Heckler & Koch HK G11 / HK G11K2

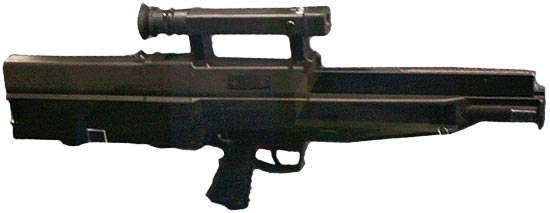

HK G11
HK G11

В 1966-1967 годах в странах НАТО начались исследования в области безгильзовых боеприпасов к стрелковому оружию. Такой боеприпас позволил бы исключить из конструкции оружия механизм извлечения и выбрасывания стреляной гильзы, на который приходится большая часть отказов и задержек при стрельбе. Полностью закрытая ствольная коробка была бы защищена от попадания пыли и грязи. Безгильзовый патрон сулил к тому же значительное снижение стоимости, увеличение носимого боекомплекта и уменьшение размеров оружия.

Ранние разработки безгильзовых патронов

Ранние разработки безгильзовых патронов

С целью создания нового оружия с боеприпасом в 1969 году Министерство обороны ФРГ заключило соответствующие контракты с компаниями «Индустри-Верке Карлсруэ-Аугсбург», «Диль» и «Хеклер и Кох».

В 1970 году было официально объявлено о проекте малокалиберной штурмовой винтовки под безгильзовый патрон, которая имела бы вес не более 4,5 кг, длину до 765 мм, магазин на 50 патронов и обеспечивала поражение точечной цели с первого выстрела на дальности до 300 м.

Фирма «Heckler & Koch» оказалась наиболее упорной и совместно с «Dynamit Nobel AG» с 1971 года развернула активные работы. За основу была взята идея патрона с полностью сгораемой гильзой.

По результатам изысканий было решено, что Бундесверу нужна легкая, малокалиберная винтовка с высокой точностью стрельбы. Для обеспечения надежного поражения противника было необходимо обеспечить попадание в цель нескольких пуль, поэтому было принято решение о создании винтовки под безгильзовый патрон калибра 4.3 мм (позже перешли к калибру 4.7 мм) с возможностью ведения огня одиночными, длинными очередями и с отсечкой очереди по 3 выстрела.

патрон 4.73х33 мм (DM11)

патрон 4.73х33 мм (DM11)

Разработка нового оружия велась под патрон с пулей, запрессованной в переднюю часть призматической пороховой шашки, покрытой сгораемым лаком. На первых образцах патрона возникали проблемы с самовозгоранием. Позднее к середине 1980-х годов был разработан телескопический патрон, в котором была успешно решена проблема самовоспламения патронов в патроннике при интенсивной стрельбе, от которой страдали ранние прототипы. Калибр нового патрона DM 11 составлял - 4,73 мм, длина патрона - 32 мм, сторона призмы - 8 мм, вес пули - 3,25 г. Пуля полностью утоплена в метательном заряде (на основе октагона), покрытом лаком. В головной части заряда имеется пластмассовый наконечник, обеспечивающий полную утилизацию порохового заряда для метания пули. Позади пули расположен капсюль, так что донце пули служит наковаленкой. Пуля массой 3,25 грамма у дульного среза ствола разгонялась до скорости в 930-960 м/с. Шаг нарезов ствола в 155 мм обеспечивает пуле высокую устойчивость на траектории. На дальности 300 м превышение траектории составляет всего 0,17 м.

В 1974 году Heckler&Koch представила прототип, а в 1983 году - готовый образец 4,7-мм штурмовой винтовки, получившей обозначение G11.

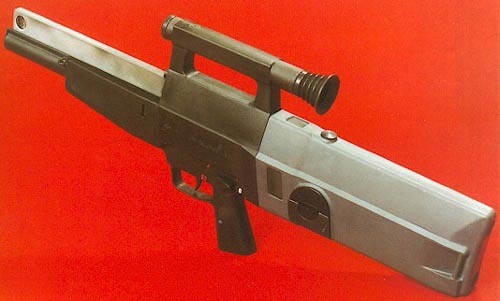

HK G11
HK G11

Предполагалось, что с 1986 года может начаться замена ею на вооружении бундесвера штурмовых винтовок G3 и пистолетов-пулеметов MP2. Однако только в 1988 году HK G11 прошла технические, а в 1989 году - войсковые испытания.

прототипы HK G11

прототипы HK G11

Конструкция винтовки HK G11 построена по схеме «буллпап» и максимально использует преимущества безгильзового патрона.

Все механизмы винтовки собраны внутри пластикового корпуса лаконичной обтекаемой формы.

Органы управления выполнены почти заподлицо с корпусом.

Общая конструкция, компоновка и форма винтовки от одного опытного образца к другому менялись незначительно: так, первый представленный образец имел металлический корпус с ребрами жесткости и пластиковые цевье, приклад и накладку, затем появился цельный пластиковый корпус. Спусковая скоба - увеличенных размеров. Работа автоматики происходит за счет отвода пороховых газов через отверстие в дульной части ствола. Давление пороховых газов заставляет смещаться назад подвижную систему, включающую ствол с механизмами запирания, ударным и подачи патронов из магазина. В сочетании с «вывешенным» положением подвижной системы внутри корпуса и принципом «линейной отдачи» это обеспечивает небольшое смещение оружия под действием отдачи. Возвратная пружина помещена под стволом.

Система питания включает однорядный магазин на 50 патронов, расположенный горизонтально над стволом и оригинальные механизмы подачи и запирания с использованием «вращающегося патронника». Патроны размещаются вертикально носком пули вниз. Патронник выполнен отдельно от ствола в виде сквозного диаметрального канала в стальном цилиндре, вращающемся в вертикальной плоскости. Позади цилиндра находится неподвижный относительно ствола затвор с ударником. В нормальном положении патронник расположен соосно с каналом ствола. При откате после выстрела цилиндр поворачивается на 90 градусов так, что канал занимает вертикальное положение. Следующий патрон подается в патронник из магазина подающим рычагом, при этом из патронника через нижний вертикальный канал эжекции выталкиваются пороховые газы или патрон, давший осечку. После этого цилиндр поворачивается, патронник совмещается с осью канала ствола. Ударник накалывает капсюль, происходит выстрел. Для ручного управления системой перезаряжания служит складная поворотная рукоятка, расположенная слева позади пистолетной рукоятки. Кнопка защелки магазина помещена сверху приклада.

Ударно-спусковой механизм обеспечивает ведение одиночного и непрерывного огня, а также фиксированными очередями по три выстрела. Двухсторонний флажковый переводчик-предохранитель расположен над пистолетной рукояткой и имеет четыре положения: «S» - предохранитель, «1» - одиночный огонь», «3» - очередями по три выстрела, «50» - непрерывный огонь.

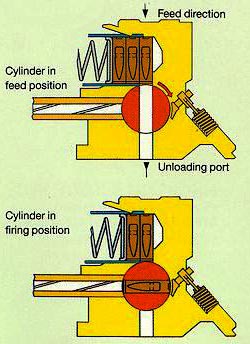

схема действия механизма подачи патрона

схема действия
механизма подачи патрона

Оригинальной чертой автоматики G11 является принцип «накопления импульса» - при нажатия на спусковой крючок подвижная система приходит в крайнее заднее положение только после трех выстрелов подряд. Это позволяет повысить темп и выпустить короткую очередь без «сбития» наводки от сотрясения оружия. Этот режим используется только при установке флажка переводчика на «3» и обеспечивает темп стрельбы 2000 выстр/мин. При столь высоком темпе стрельбы очередь в три выстрела с режимом «накопления импульса» по сути превращается в один выстрел и обеспечивает высокую кучность стрельбы. Вместе с очень пологой траекторией и эффективным прицелом это обеспечивает высокую вероятность поражения цели на дальности прямого выстрела. В режиме непрерывного огня подвижная система возвращается вперед после каждого выстрела и темп стрельбы составляет 460-600 выстр/мин, что считается оптимальным для стрельбы длинными очередями из индивидуального оружия.

Основным для G11 является смонтированный в рукоятке для переноски (над центром тяжести оружия) оптический однократный прицел с прицельной маркой в виде кольца. Считается, что прицел без увеличения сохраняет стрелку обзор поля боя, а кольцевая метка обеспечивает быстрое и «естественное» прицеливание. Может устанавливаться прицел со сменной кратностью - 1х и 3,5х. Наглазник прицела и высокий приклад способствуют правильной постановке головы стрелка при тщательном прицеливании.

Магазины снаряжаются прямо из обоймы-упаковки на 25 (или на 15) патронов.

Вес G11 с боекомплектом 550 патронов (7,35 кг) равен весу G3 со 100 патронами или М16А2 с 240 патронами.

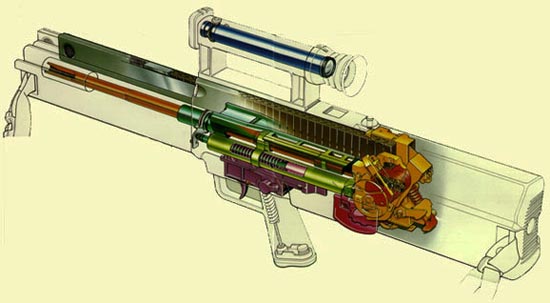

Устройство частей и механизмов HK G11
Устройство частей и механизмов HK G11

При разборке винтовки снимается магазин, отделяется передняя часть корпуса (цевье) и затылок приклада, после чего полностью извлекается подвижная система.

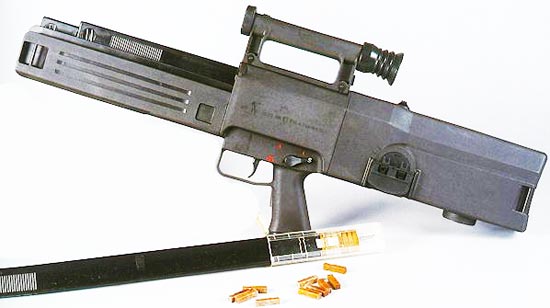

HK G11K2 с установленным штык-ножом и оптическим прицелом

HK G11K2
с установленным штык-ножом и оптическим прицелом

По результатам тестирования в 1989 году в конструкцию G11 был внесен ряд изменений, в частности: прицел был сделан съемным, с возможностью его замены на другие типы прицелов; емкость магазинов была уменьшена с 50 до 45 патронов, однако появилась возможность крепления на винтовке двух запасных магазинов по обе стороны ствола, при этом на корпусе магазина имеется видимый указатель наличия патронов; под стволом появилось крепление для штыка и сошки.

Новый вариант винтовки под обозначением G11К2, был предоставлен немецким военным для тестирования в конце 1989 года.

В это же время G11 стала одним из четырех главных претендентов в американской программе ACR (Advanced Cobat Rifle), целью которой было тестирование новых концепций (безгильзовые боеприпасы, стреловидные подкалиберные пули и т.п.) для дальнейшего анализа и разработки требований к потенциальному преемнику для винтовки М16А2. В ходе этих тестов HK G11 показала себя как надежное и удобное в обращении оружие, обладающее очень хорошей точностью огня во всех режимах.

HK G11K2
HK G11K2
с магазином и патронами калибра
4.73х33 мм

В 1990 году по результатам тестирования «Heckler&Koch» объявила о готовности к серийному производству G11 с 1992 года.

Калибр, мм 4.73x33 (DM 11)
Длина, мм 750
Длина ствола, мм 540
Весбез патронов, кг. 3.6
Магазин, кол. патронов 45
Начальная скорость пули, м/с 930 - 960
Эффективная дальность стрельбы, м 400
Скорострельность, выстр/мин 600 - 2000

Было принято первоначальное решение о постановке G11 на вооружение Бундесвера, однако поставки ограничились партией всего в 1000 штук, после чего решением германских властей из-за финансовых проблем в ходе реорганизации Бундесвера «объединенной Германии» программа была закрыта, и вопрос о конечном принятии на вооружение винтовки HK G11 так и не был решен.

Интерес к G11 проявили Дания, Норвегия, Тайвань и Южная Корея.

На основе G11 и под тот же патрон Heckler & Koch разработала ручной пулемет HK LMG11, отличающийся размещением в прикладе магазина на 300 патронов (на левой стороне корпуса появился соответствующий прилив системы питания) и откидной передней рукояткой.

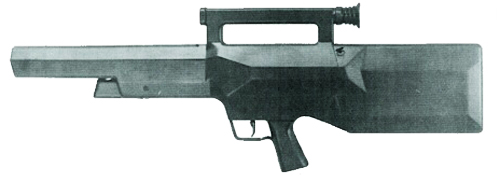

HK LMG11
HK LMG11
