Отдача оружия при выстреле и образование угла вылета

Известно, что в момент выстрела при сгорании заряда образуется большое количество сильно нагретых упругих газов, которые, стремясь увеличить свой объем, создают давление на дно пули, дно и стенки гильзы, а также на стенки ствола. Расширяющиеся пороховые газы давят с одинаковой силой на всю поверхность занимаемого ими объема. Давление, которое газы производят на стенки канала ствола, вызывает их упругое расширение. Давление газов на дно пули заставляет ее быстро перемещаться вдоль канала ствола; давление же на дно гильзы, а через нее - на затвор, систему автоматики (в автоматическом оружии) и ствольную коробку передается всему оружию и заставляет его перемещаться назад в направлении, противоположном движению пули, т.е. назад. Можно сказать, что при выстреле силы пороховых газов как бы отбрасывают оружие и пулю в разные стороны. Это движение оружия (ствола) назад во время выстрела и называется отдачей оружия. Отдача ощущается в виде толчка в плечо, руку или грунт. Отдача оружия оказывает большое влияние на меткость стрельбы, поэтому стрелку необходимо хорошо разбираться в сущности этого явления.

Согласно законам механики, одна и та же сила, действуя на тела с разной массой, приводит их в движение со скоростью, обратно пропорциональной их массе. Если пренебречь реактивным действием пороховых газов на дульный срез, то можно сказать, что скорость отдачи оружия во столько раз меньше начальной скорости пули, во сколько раз пуля легче оружия.

Отдача оружия начинается с началом движения пули и достигает наибольшей силы в момент вылета ее из канала ствола (при этом не учитывается некоторое увеличение отдачи под действием пороховых газов на дульный срез).

Действие отдачи оружия характеризуется величиной скорости и энергии, которой оно обладает при движении назад.

Энергия отдачи у ручного стрелкового оружия обычно не превышает 2 кгм и воспринимается стреляющим безболезненно, хотя может вызывать его утомляемость.

Величина скорости и энергии отдачи винтовок приведена в таблице.

Скорость и энергия отдачи
отечественных винтовок
  Мосина
обр 1891/30 гг.
(со штыком)
ТОЗ-12
Калибр, мм 7,62 5,6
Масса, кг 4,5 3,5
Скорость отдачи (м/сек)
Легкая пуля, 9,6 г 2,5 -
Тяжелая пуля, 11,8 г 2,38 -
5,6-мм пуля, 2,6 г - 0,23
Энергия отдачи (кгм)
Легкая пуля, 9,6 г 1,75 -
Тяжелая пуля, 11,8 г 2,5 -
5,6-мм пуля, 2,6 г - 0,01

Из таблицы видно, что отдача у разных образцов оружия различна и будет тем меньше, чем легче пуля и чем тяжелее оружие. Естественно, отдача также будет тем меньше, чем меньше пороховой заряд. Особенно ощутима отдача у 7,62-мм винтовки системы Мосина образца 1891/30 гг. - чем мощнее патрон, тем сильнее отдача.

При стрельбе из винтовки стрелок ощущает отдачу в виде резкого толчка в плечо. Особенно это проявляется, когда ствол имеет превышение над задней опорой оружия (будь то рука стрелка или его плечо). Стремление уменьшить ощущение удара при отдаче привело к необходимости изготавливать ложу для магазинных винтовок с изогнутой шейкой приклада. При этом уменьшение силы удара достигается следующим.

Сила давления пороховых газов, вызывающих отдачу, и сила сопротивления отдаче (упор приклада, рукоятки, центр тяжести оружия и т. д.) расположены не на одной прямой и направлены в противоположные стороны. Сила давления пороховых газов действует по оси канала ствола в направлении, противоположном полету пули, поэтому отдача винтовки воспринимается плечом стрелка в точке, лежащей ниже оси канала ствола. Противодействие плеча отдаче является той силой реакции, которая направлена в противоположную отдаче сторону и равна ей. В результате этого образуется пара сил (упор приклада, рукоятки), которая заставляет винтовку во время выстрела отклоняться дульной частью вверх. Величина отклонения дульной части ствола оружия тем больше, чем больше плечо этой пары сил. Вращающий момент способствует тому, что отдача винтовки становится менее ощутимой для стрелка.

При этом нужно заметить, что стрелок ощущает по-разному отдачу различных образцов длинноствольного огнестрельного оружия даже одного и того же типа.

В одном случае удар в плечо при отдаче терпимый, а в другом случае оружие сильно «бьет». Ощущение отдачи зависит от того, как она передается в длинноствольном оружии от ствола через ложу (приклад) к плечу стрелка; для того чтобы отдача была нормальной и оружие (винтовка, автомат) не сильно толкало в плечо, его необходимо соответственным образом отладить.

Отдача оружия отрицательно сказывается на меткости стрельбы. Не говоря уже о том, что она утомляет стрелка и является одной из причин, вызывающих у некоторых стрелков дерганье за спусковой крючок, отдача при выстреле значительно отклоняет ствол оружия от того первоначального направления, которое было ему придано во время прицеливания.

Если говорить об основном виде стрелкового оружия русской армии на протяжении более чем полувека - винтовке Мосина образца 1891/30 гг. - видно, что винтовка при выстреле под влиянием отдачи и реакции плеча стрелка не только отходит назад, но еще и поднимается дульной частью вверх. При этом подбрасывание ствола начинается еще в то время, когда пуля находится в канале ствола. Следовательно, ось канала ствола в момент выстрела смещается на некоторый угол.

Угол, образованный направлением оси канала ствола до выстрела и ее направлением в момент вылета пули из канала ствола, называется углом вылета (y). Сочетание влияния вибрации ствола, отдачи оружия и других причин приводит к образованию угла вылета. Угол вылета - величина непостоянная и зависит в значительной мере от изготовки стрелка; если стрелок крепко держит винтовку, применяет при стрельбе туго натянутый ремень, угол вылета будет меньше.

Очевидно, что неоднообразное упирание приклада в плечо влечет за собой образование при каждом выстреле разных углов вылета и, как следствие, разброс пуль по вертикали. Для того чтобы добиться кучной стрельбы, необходимо выработать в себе умение правильно и однообразно упирать приклад в плечо. Кроме того, необходимо помнить, что переход к стрельбе из разных положений - лежа, с колена, стоя и в движении - сопровождается обычно изменением средней точки попадания (СТП). Если приклад упирать верхним краем затылка, а затем, при переходе к другому положению, упирать нижним краем его, то СТП переместится вверх, так как увеличилось плечо пары сил. Поэтому стрелок в процессе учебных стрельб должен тщательно изучить особенности своей изготовки, чтобы знать величину расхождения СТП при стрельбе из разных положений.

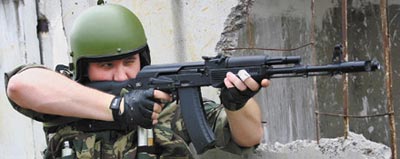

5,45-мм автомат Калашникова АК 74, оснащенный двухкамерным дульным тормозом-компенсатором

5,45-мм автомат Калашникова АК 74,
оснащенный двухкамерным дульным тормозом-компенсатором

Образование угла вылета представляет собой очень сложное явление и зависит не только от отдачи оружия, но и от вибрации ствола.

Если ударить по какому-нибудь стержню, изготовленному из упругого материала, то он начинает колебаться (вибрировать). То же самое получается со стволом оружия, при выстреле ствол совершает колебательные движения - вибрирует.

При сгорании заряда и возникающем при этом ударе пороховых газов ствол начинает вибрировать, как туго натянутая звучащая струна. Чем тоньше ствол, тем больше он вибрирует; чем массивней ствол, как, например, у целевых спортивных винтовок, тем вибрация будет меньше. Явление вибрации заключается в том, что все точки ствола начинают совершать некоторые колебания относительно своего нормального, обычного положения. При этом, как установлено опытным путем, размах колебания точек, расположенных в разных местах по длине ствола, различен; оказывается, на стволе имеются такие точки, которые вообще не колеблются, так называемые узловые точки. Вместе с другими участками ствола совершает колебание (вибрирует) и дульная часть ствола. В силу того, что волнообразные колебания ствола начинаются раньше, чем пуля вылетает из ствола, окончательное направление пули зависит от того, какая фаза колебаний дульной части ствола совпадает с моментом ее вылета.

Из этого становится очевидно, что угол вылета в большой мере зависит от вибрации ствола. В результате вибрации дульная часть ствола в момент вылета пули может также отклониться от первоначального положения в любую сторону (вверх, вниз, вправо, влево). Величина этого отклонения увеличивается при неправильном использовании упора для стрельбы, загрязнении оружия и т. п. Если при своем колебании ось канала ствола в момент вылета пули направлена выше, чем было ее положение до выстрела, то угол вылета будет положительный, если ниже - отрицательный. Величина угла вылета дается в таблицах стрельбы в НСД.

Собственно говоря, стрелку совершенно безразлично, какой угол вылета получается при стрельбе - положительный или отрицательный. Важно, чтобы угол вылета был относительно постоянный и в связи с этим не было разброса пуль. Чтобы добиться однообразия в углах вылета, необходимо производить отладку оружия так, чтобы ствол мог испытывать колебание (вибрацию) всегда однообразно. Так, с этой целью на снайперских винтовках Мосина образца 1891/30 гг. ствол подгонялся к цевью настолько, чтобы между ними оставался зазор, либо ставился сальник, который позволял стволу соприкасаться с цевьем только в определенном месте. При этом необходимо было следить за тем, чтобы в зазор между цевьем и стволом не попало какое-нибудь постороннее твердое тело (камешек, сгустившаяся смазка с пылью и пр.), которые могли бы нарушить свободную вибрацию ствола. К таким же последствиям могло привести коробление ложи от разбухания или усушки либо временная деформация ее, вызванная сильным нагревом ствола во время продолжительных стрельб в ускоренном темпе.

Поэтому стрелок должен выработать в себе привычку обстоятельно проверять и осматривать оружие до стрельбы и во время нее, основное внимание, обращая на посадку ствола в ложе винтовки.

При стрельбе из винтовки системы Мосина обр. 1891/30 гг. нужно было иметь в виду, что игольчатый штык также оказывал существенное влияние на образование угла вылета. При стрельбе со штыком, из-за изменения характера вибрации ствола, образовывался угол вылета отрицательный, а без штыка - положительный. Кроме того, из-за примыкания штыка к стволу справа центр тяжести винтовки смещался также вправо; во время выстрела образовывалась пара сил, которая вращала винтовку в сторону, противоположную примыканию штыка. Поэтому если из винтовки, пристрелянной со штыком, стреляли без штыка, то СТП резко изменялась.

Погнутость штыка также влияла на изменение СТП. Если штык был погнут вправо, то СТП перемещалась влево; если он погнут вверх, то СТП перемещалась вниз. А поэтому стрелкам предписывалось тщательно оберегать штык от изгибов, особенно во время перебежек, когда были возможны удары и втыкания штыка в грунт или дерн на огневом рубеже.

Необходимо также отметить, что отдача и вибрация ствола оказывают весьма существенное влияние на меткость при стрельбе с использованием упора. Практика показывает, что при переходе от жесткого упора к мягкому и, наоборот, соприкасание оружия с упором дальше или ближе к дульной или казенной части заметно сказывается и на кучности боя, и на меткости стрельбы, и на изменении СТП.

Трансформируемый приклад с регулируемым резино-металлическим затылком снайперской винтовки СВ-98 служит для уменьшения действия силы отдачи при выстреле

Трансформируемый приклад с регулируемым
резино-металлическим затылком снайперской винтовки СВ-98
служит для уменьшения действия силы отдачи при выстреле

Влияние угла вылета на стрельбу у каждого образца оружия устраняется при приведении его к нормальному бою. Однако при нарушении правил прикладки оружия, использования упора, а также правил ухода за оружием и его сбережения изменяются величина угла вылета и бой оружия. Для обеспечения однообразия угла вылета и уменьшения влияния отдачи на результаты стрельбы необходимо точно соблюдать приемы стрельбы и правила ухода за оружием, указанные в Наставлениях по стрелковому делу.

При стрельбе из автоматического оружия, устройство которого основано на принципе использования энергии отдачи, часть ее расходуется на сообщение движения подвижным частям и на перезаряжание оружия. Поэтому энергия отдачи при выстреле из такого оружия меньше, чем при стрельбе из неавтоматического оружия или из автоматического оружия, устройство которого основано на принципе использования энергии пороховых газов, отводимых через отверстие в стенке ствола. У автоматического оружия, имеющего газоотводное отверстие в стволе, в результате давления газов на переднюю стенку газовой каморы дульная часть ствола оружия при выстреле несколько отклоняется в сторону, противоположную расположению газоотводного отверстия.

С целью уменьшения вредного влияния отдачи на результаты стрельбы в некоторых образцах стрелкового оружия (например, в автоматах Калашникова АКМ/АК 74) были использованы специальные устройства - компенсаторы.

Так, для повышения стабильности стрельбы и повышения меткости боя автомата Калашникова АКМ инженер Центрального научно-исследовательского института точного машиностроения (ЦНИИТОЧМАШ) В. С. Якущев разработал теорию динамической устойчивости автоматического стрелкового оружия. Он же выдвинул идею уникального дульного компенсатора, который позволил улучшить устойчивость автомата Калашникова АКМ, существенно повысив его кучность боя при стрельбе очередями из неустойчивых положений: на ходу, стоя, с колена. Дульный компенсатор в виде цилиндрического косо срезанного насадка имел спереди выступ со срезом, направленным под углом 30 градусов по вертикали вниз - вправо, в сторону, противоположную направлению углового смещения оружия. Внутри выступа была сделана проточка, образующая компенсационную камору и буртик. Закрепленный резьбовой посадкой, он удерживался фиксатором на дульной части ствола. После вылета пули из канала ствола истекающие пороховые газы, попадая в компенсационную камеру и ударяясь о стенки компенсатора, создавали избыточное давление, которое несколько опускало дульную часть ствола автомата в сторону выступа (влево - вниз), что резко уменьшило «подскок» оружия под действием отдачи и в 2,5 раза увеличило кучность стрельбы из положения стоя. Так, рассеивание при стрельбе на дальность 800 м из АКМ короткими очередями из устойчивых положений, лежа с упора или стоя из окопа, с компенсатором (но только при стрельбе с правого плеча) стало составлять 0,64-0,9 м.

Использование новых малоимпульсных автоматных патронов в 5,45-мм автоматах АК 74 в значительной степени увеличило выхлоп пламени и уровень звука выстрела, по сравнению с 7,62-мм автоматами Калашникова АКМ, что могло привести к тяжелым повреждениям слуха в случае нахождения другого стрелка в непосредственной близости сбоку от автомата АК 74. Поэтому данное обстоятельство в немалой степени повлияло на создание совершенно нового дульного устройства - двухкамерного дульного тормоза-компенсатора, одновременно выполнявшего роль пламегасителя, который при стрельбе поглощал примерно 50% энергии отдачи. Это устройство существенно повысило устойчивость оружия при стрельбе, а кроме того, по сравнению с автоматом АКМ, новый двухкамерный дульный тормоз-компенсатор существенно снизил давление звуковой волны.

За счет меньшего импульса отдачи и введения эффективного дульного тормоза-компенсатора при стрельбе очередями в автомате АК 74 удалось снизить рассеивание в 2-2,5 раза (по сравнению с АКМ).

При стрельбе из короткоствольного оружия (револьверов и пистолетов) отдача ощущается в виде толчка в руку и также неизбежно вызывает смещение оружия. Сила отдачи и равная ей сила противодействия, действующие не по одной прямой, также образуют пару сил, которая заставляет пистолет отклоняться дульной частью ствола кверху.

Величина отклонения дульной части ствола тем больше, чем больше расстояние между осью канала ствола и местом упора рукоятки. Это вращательное движение оружия во время выстрела является основной причиной образования угла вылета при стрельбе из пистолета. Величина угла вылета настолько значительна, что существенно изменяется положение элементов наводки при стрельбе из пистолета. В этом нетрудно убедиться, если навести пистолет со станка и посмотреть, куда направлена ось канала ствола наведенного оружия.

Направление оси канала ствола при стрельбе стоя с руки в пределах 50 м всегда будет ниже точки прицеливания. Следовательно, угол вылета настолько велик, что угол бросания будет создаваться за счет угла вылета. Величина угла вылета при стрельбе из пистолета - величина также непостоянная. Она изменяется при различных положениях рукоятки пистолета в руке.

Наличие большого угла вылета и зависимости его величины от точки опоры рукоятки в руке заставляет обращать особое внимание на однообразное положения пистолета в руке стреляющего.

Удержание пистолета Макарова ПМ при стрельбе двумя руками, что гарантирует точность стрельбы

Удержание пистолета Макарова ПМ при стрельбе двумя руками,
что гарантирует точность стрельбы

Таков характер смещения самозарядного пистолета во время производства одиночного выстрела. Поскольку на некоторых образцах пистолетов предусмотрена возможность ведения автоматического огня (например, в автоматическом пистолете Стечкина АПС), огонь очередями, необходимо остановиться на работе автоматики этого пистолета во время стрельбы очередью. При ведении автоматического огня очередями из автоматического пистолета Стечкина приходится при освоении приемов стрельбы учитывать работу автоматики и смещение оружия при выстреле.

Пистолет относится к системам автоматического оружия, устройство которых основано на принципе использования энергии отдачи. Во время выстрела давление пороховых газов через дно гильзы, преодолевая инерцию затвора и усилие возвратной пружины, вызывает движение кожуха-затвора назад. Затем под действием разжимающейся пружины кожух-затвор движется вперед, досылая патрон в патронник. Движение кожуха-затвора необходимо для автоматического перезаряжания пистолета. Однако в результате работы автоматики во время стрельбы происходит непрерывное смещение оружия при отходе кожуха-затвора назад и возвращении его вперед. Чтобы все пули очереди были выпущены в нужном направлении - в цель, необходимо в период производства нескольких выстрелов, следующих один за другим, уметь удерживать оружие. Эта особенность, свойственная ручному автоматическому оружию, взывает необходимость обратить особое внимание на распределение силовых усилий стрелка для удержания оружия. Положение стрелка, оружия, упора, точек опоры приобретает в этом случае большое значение.

Таким образом, стрельба из пистолета немыслима без знания конструктивных особенностей пистолета, которые в той или иной степени влияют на приемы стрельбы.

В существующих наставлениях по стрелковому делу указывается, что «каждый военнослужащий должен в зависимости от своих индивидуальных особенностей выработать наиболее выгодное и устойчивое положение для стрельбы, добиваясь при этом однообразного положения рукоятки в руке и наиболее удобного положения корпуса, рук и ног». Выполнить это указание наставления возможно лишь при правильном понимании боевого использования пистолета в бою и знании устройства пистолета.

Сергей Монетчиков
Иллюстрации из архива автора
Братишка 09-2009
