Ручные гранаты «Зимней» войны 1939-1940 г.г.

Когда солдаты воюющих сторон сближаются в бою на пару десятков метров и вот-вот ринутся в рукопашную, в дело вступают ручные гранаты. У гранат много целей – ими уничтожают противника в долговременных огневых точках, подрывают технику и объекты, а в открытом бою уничтожают или временно выводят из строя живую силу врага.

Первые гранаты появились одновременно с изобретением пороха, однако они были крайне примитивны и опасны в обращении. Из глиняного, а позже чугунного шарообразного корпуса наполненного пороховой мякотью торчал фитиль, который средневековый воин поджигал, а затем кидал гранату в противника. Более совершенные ручные гранаты появились лишь в середине XVII века, ими вооружались особые солдаты - гренадеры. Каждый такой солдат помимо обычного вооружения нес на себе в специальной сумке - гренадьере 3-4 шарообразных бомбы. В бомбе находилось терочное приспособление и пороховой замедлитель. Солдат при броске выдергивал за кольцо терку, а та поджигала замедлитель внутри бомбы. Однако до начала ХХ века гранаты не были популярны, и лишь в войнах с применением оборонительных сооружений в них возникла острая необходимость.

Можно много говорить о гранатах в целом, их типах и способах применения, но в статье выбрана одна узкая тема - Ручные гранаты Советско-финляндской войны 1939-1940 годов. В статье не описываются детально конструкции гранат, лишь указан их внешний вид и способы использования.

30 ноября 1939 года части Красной Армии перешли границу Финляндии и начали военные действия. Каждый боец РККА был вооружен гранатами и переносил их на себе в специальной сумке. Сумки крепились на ремень и вмещали в себя 2-3 гранаты в зависимости от типа. Позже, уже во время боевых действий, бойцы которые ходили в разведку брали с собой до пяти гранат.

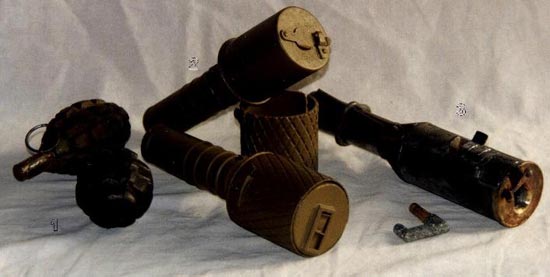

1 - Ручная оборонительная граната OF-15 2 - Ручная наступательная граната РГД - 33 с оборонительными чехлами (без чехла поздних модификаций, с чехлом ранних серий) 3 - Ручная наступательная граната системы Рдултовского образца 1914 года и запал к ней
1 - Ручная оборонительная граната OF-15
2 - Ручная наступательная граната РГД - 33 с оборонительными чехлами
(без чехла поздних модификаций, с чехлом ранних серий)
3 - Ручная наступательная граната системы Рдултовского образца 1914 года и запал к ней

Основной наступательной гранатой РККА была граната РГД-33 разработанная конструктором М. Г. Дьяконовым и принятая на вооружение в 1933 году. Красноармеец носил в сумке две таких гранаты и два запала к ним. Конструкция внешнего вида гранаты была стандартной - жестяной цилиндр с взрывчаткой внутри и меньшая по диаметру, но большая по длине жестяная ручка с пружинным механизмом подрыва гранаты. Запал, напоминающий карандаш, хранился отдельно и перед боем вставлялся сверху в узкий металлический канал боевой части гранаты. Чтобы он не выпал при броске он закрывался жестяной защелкой (на первых сериях гранат) или жестяной пластиной (на поздних сериях). У гранаты существовал съемный металлический оборонительный чехол, который надевался на боевую часть гранаты. Оборонительный чехол имел диагональную разметку, и толщина этого чехла на ранних сериях была 1,6 мм, а на поздних 3,2 мм. Принцип срабатывания гранаты был такой: Боец сдвигал пальцем предохранитель, делал взмах и бросал гранату в цель. В момент взмаха корпус гранаты отходит от рукоятки. Когда граната начнет свой полет, боевая пружина подтянет рукоятку к боевой части, боек ударника внутри ручки накалывает капсюль запала и произойдет срабатывание гранаты. Однако по неопытности часто бойцы проделывали эти движения неправильно, и к врагу летела граната, установленная на предохранитель. Такие гранаты находили в Карелии на местах боев 1941 г под Петрозаводском. Гранаты данного образца выдавались всем бойцам РККА, однако они недолюбливали их. Дело в том, что принцип действия гранаты был несколько сложен, а реально боевой практики применения этих гранат большинство бойцов не имело. К тому же в условиях сильных морозов теплое обмундирование стесняло движение бойца и их часто носили в сумках на крайний случай. Оборонительные чехлы от гранат РГД-33, которые по наставлению одевались на гранаты при бросании их из траншеи или из-за укрытия, красноармейцами почти совсем не использовались. При первой же удобной попытке их выбрасывали как лишний груз. Обилие неиспользованных гранат РГД-33 у убитых красноармейцев и огромное количество выброшенных оборонительных чехлов без гранат подтверждают поисковые работы на Карельском перешейке и в Карелии.

Другое дело более удобные оборонительные гранаты Ф-1 или как их называли "лимонки". Эта граната была разработана на основе французской гранаты F в июне 1939 году конструктором И. Ф. Храмеевым. Изготовленный литым способом ребристый яйцевидный корпус, из сталистого чугуна, с отверстием для запала был более удобным для броска. В гранатной сумке от Ф-1 было три отделения, но чаще их носили в карманах. Запал системы Ковешникова был относительно прост и удобен в использовании, но сложен в производстве. Иногда случались случаи несрабатывания запала. Выдернув кольцо, боец бросал гранату и прятался в укрытие, так как радиус разлета осколков был до 200 метров.

На фронте зимой 1939-1940 в войсках было небольшое количество гранат РГД-33 ранних серий, значительное количество таких же поздних серий и множество гранат Ф-1 разных размеров. Разница в размерах последних была от того, что некоторая часть гранат получаемых бойцами были польского производства, которые под названием О-23 ранее состояли на вооружении польской армии. Эти "лимонки" чуть большего размера были рассчитаны под запал Роллана и были захвачены в качестве трофеев во время "Освободительного похода" Красной армии в сентябре 1939 года. В них вместо положенного запала Роллана вкручивали запал Ковешникова, который плохо фиксировался. Часть корпусов "лимонок" попавших на фронт были типа F (обр.1915 г.), французского производства, которые с 1926 года состояли на вооружении РККА, в них вкручивали запал Ковешникова.

Крайне редко в частях РККА можно было встретить ручную наступательную гранату обр. 1914/30 года до сегодняшнего дня имеющей прозвище "бутылочной", "бутылкой" или более современное "граната Железняка или Аврора". Сконструированная В. И. Рдултовским для русской армии еще до Первой мировой войны граната была известна большей части бойцов и командиров РККА, так как применялась во всех боевых действиях, которые вела Красная Армия еще с революции. Переносилась она в брезентовой сумке по две гранаты, запалы так же носились отдельно в небольшой металлической коробке по 20 штук. Запал вставлялся в корпус перед боем. Формой своей граната напоминает перевернутую бутылку, так же как и РГД-33 имеет оборонительный чехол (полученный при модернизации в 1930 году), но Г-образный запал и механизм срабатывания сложны по конструкции. Эффективность гранаты в оборонительном чехле 5 метров, а без чехла 25 метров однако были часты случаи неполного срабатывания ВВ гранаты из-за размещения взрывателя в верхней части. Принцип действия запала прост и относительно похож на Ф-1, также в руке солдата остается кольцо, однако оно же и затрудняло бросание гранаты.

Специальных противотанковых гранат во время "Финской" войны на вооружении частей РККА не было. Против танков по уставу проволокой или веревкой изготавливались связки из наступательных гранат обр.1914/30 или РГД-33, которые при почти полном отсутствии у финнов танков применялись для борьбы с дзотами и дотами. Если Красная Армия имела гранат вышеназванных образцов в полном достатке (склады и эшелоны с боеприпасами с "финской" войны стояли в тылу до начала 1941 года), то финской армии их явно недоставало, особенно противотанковых.

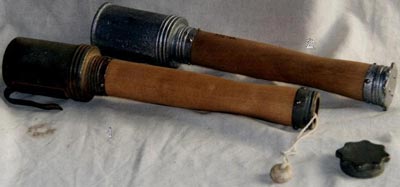

Финские наступательные гранаты созданные по образцу германских гранат образца 1915 и 1917 годов

Финские наступательные гранаты
созданные по образцу германских гранат
образца 1915 и 1917 годов

К ноябрю 1939 года финская армия располагала более разномастным количеством гранат с различным принципом действия. В крайне незначительных количествах на вооружении финской армии находились оставшиеся от гарнизонов русской армии в Финляндии наступательные гранаты обр. 1914 г. конструкции Рдултовского. При раскопках на Карельском перешейке в блиндажах и траншеях финнов были найдены такие гранаты.

Находилось в армии незначительное количество германских наступательных гранат Stielhandgranate образца 1915 г. и Handgranate образца 1917 г. на деревянной ручке. Эти гранаты хорошо зарекомендовали себя во время Первой мировой войны и активно использовались обоими сторонами во время гражданской войны в Финляндии в 1918 году. Граната имеющая цилиндрическую боевую часть длинной 100 мм и диаметром 75 мм на длинной деревянной ручке напоминала "колотушку". Принцип действия был крайне прост - внутри ручки находилась терка на веревочной петле, выдернув которую зажигался бикфордов шнур внутри ручки гранаты. На корпусе гранаты имелся удобный для переноски металлический крюк.

Такая простая конструкция послужила финнам для создания своей гранаты такой же формы (по образцу 1917 года), но с другим принципом взрывателя. Финский солдат отвинчивал жестяную крышку в тыльной части деревянной ручки гранаты и дергал за фарфоровое колечко на веревке, которое отводило подпружиненный боек, а тот в свою очередь под действием пружины возвращался и ударял по капсюлю. Время замедления финской гранаты было 5,5 секунд против 7,5 секунд у немецкой (немецкие гранаты имели также запалы на 3 и 5,5 секунд), что предотвращало использование брошенной гранаты противником. Оцинкованные корпуса финских гранат были штампованные или вальцованные. Такие гранаты были наиболее распространены в частях финской армии. На базе этой финской гранаты изготавливались противотанковые связки по типу германских, из 6 корпусов и одной гранаты с ручкой. Несколько подобных связок использовали еще перед войной в качестве учебных пособий.

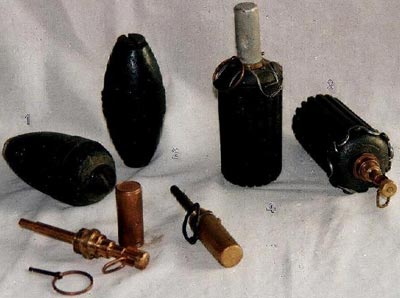

Финские оборонительные ручные гранаты и запалы к ним S - 16/20 1 - М-32 каплевидной формы 2 - М-32 веретенообразной формы 3,4 - М-41 различные образцы

Финские оборонительные ручные гранаты и запалы к ним S - 16/20
1 - М-32 каплевидной формы
2 - М-32 веретенообразной формы
3,4 - М-41 различные образцы

В качестве наступательных гранат применялись в незначительных количествах французские ручные гранаты O.F 15/- с запалами S-15/26 конструкции Роллана или S-15/27 французского производства. Граната была изготовлена из двух жестяных полусфер спаянных посередине. Одна из сфер имела цилиндрический выступ с резьбой, на который навинчивался запал. Запал имел предохранительный рычаг с кольцом и был прост в использовании. По подобию этой гранаты были изготовлены польская Z-23 и германская М-39, но они не состояли на вооружении финнов. Среди оборонительных гранат финской армии были французские чугунные "лимонки" F 15/- только под запал S-15/26. По своей форме они были чуть больше советских (как польские). Применявшиеся на фронтах гражданской войны в Финляндии в 1918 году германские оборонительные гранаты образца 1913 года в виде ребристого как "лимонка" шара к 1939 году практически не встречались в армии.

Но наибольшее распространение в частях финской армии получили гранаты M-32 образца 1932 года выпускаемые заводом в Тампела. Они были изготовлены из сталистого чугуна и были двух форм. Корпус одной был капле видной формы (как обычная минометная мина), а другой элипсной формы (в виде веретена). Гранаты должны были быть универсальны - как минометные мины для 47 мм миномета и ручные гранаты. В нижнюю часть обоих вкручивалась латунная или стальная пробка (место бывшей установки стабилизатора), а в верхнюю латунный взрыватель S-16/20 финского образца ударного действия. Взрыватель был довольно архаичной конструкции - солдат сначала снимал предохранительный колпачок, затем небольшой предохранитель на бойке, а потом ударял тыльной стороной бойка о твердый предмет. Боек бил по обычному патронному капсюлю внутри запала и тот поджигал состав замедлителя. Однако минометы на вооружение не приняли. Данные гранаты наиболее часто встречаются при раскопках на местах боев "Зимней" войны и по количеству, пожалуй, соперничают лишь с финскими гранатами на деревянной ручке.

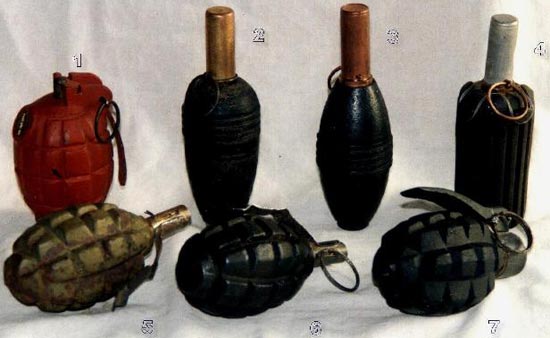

1 - Милльса 2,3 - М-32 4 - М-41 5 - OF-15 6 - Советская оборонительная граната Ф-1 с запалом Ковешникова 7 - Польская оборонительная граната О-23 с запалом Роллана
1 - Милльса
2,3 - М-32
4 - М-41
5 - OF-15
6 - Советская оборонительная граната Ф-1 с запалом Ковешникова
7 - Польская оборонительная граната О-23 с запалом Роллана

В незначительном количестве на вооружении финской армии находилась английская граната №36 системы Милльса обр. 1915 года, такие гранаты встречаются на раскопках в районе реки Тайпален-йоки на Карельском перешейке. Эта граната созданная в годы Первой мировой войны внешне напоминает "лимонку", но в нижней части имеет цинковую пробку большого диаметра на резьбе. Под пробку устанавливался запал. Эта граната одна из наиболее удобных при использовании, так как внешний рычаг дает возможность повесить гранату на снаряжение солдата, а принцип действия крайне прост (как у советской Ф-1).

В 1930-е годы финская армия испытывала острый недостаток финансовых средств на вооружение армии. В связи с этим в армии были разработаны и испытаны несколько вариантов противотанковых средств - зажигательных бутылок и подрывных зарядов. Имеющиеся в то время на вооружении наступательные и оборонительные гранаты были неэффективны для борьбы даже с легкими танками (гранат обр. 1914 года в достаточном количестве для изготовления связок не было, а изготовленные по финскому уставу связки финских наступательных гранат на деревянной ручке массово не производились). Однако разработать единые средства борьбы с танками до "Зимней" войны не успели. Пришлось финнам уже в ходе войны конструировать и изготавливать различные комбинированные противотанковые системы. Первой и, пожалуй, самой распространенной были бутылки с горючей смесью, прозванные финнами "Molotovin cocktail" ("Молотовским коктэйлем"). Впервые бутылки с бензином против танков стали применять еще во время гражданской войны в Испании, поэтому финны как впрочем, и русские не были первыми в этом противотанковом средстве. Идею подсказал капитан, командир отдельной саперной роты финской армии Eero Kuittinen который в 1939 г. опубликовал в саперно-техническом журнале, издаваемом в Выборге статью о применении бутылок с горючей жидкостью. Изготавливались они крайне примитивно: первоначально в тылу собирались использованные бутылки различной формы из под разных напитков (к примеру ликер "VIINAA") в которые наливали смесь бензина и керосина или другие горючие жидкости. Позже была принята единая тара - водочная бутылка образца 1934 г., белого стекла с жестяной пробкой, изготовленная государственной компанией "ALKO". В бутылки наливался горючий состав (60% potassium chlorate, 32% угольной смолы, 8% noulee), обклеивали полосками лейкопластыря (для фиксации спичек), а сбоку прикрепляли 1-2 фосфорных спички, которые прикручивали проволокой. Солдат зажигал спичку и бросал бутылку в танк. Акционерное общество O. Y. Alkoholilike A. B. в Райамяки наладило производство зажигательных бутылок, в нем было занято 5 мужчин и 87 женщин, которые с декабря 1939 по март 1940 изготовили 542 194 бутылки с горючей смесью. Доставляли их на фронт в деревянных ящиках по 50 штук в каждом. Зажигательные бутылки финны применяли как для борьбы с танками, так и для уничтожения путем сжигания своих деревянных сооружений- блиндажей, домов, мостов. При всех своих преимуществах бутылки имели ряд недостатков - они часто бились, спичку надо было поджигать, да и не всегда удавалось ее удачно бросить на жизненно-важные узлы танка, иногда брошенная на моторное отделение танка бутылка не разбивалась и солдаты привязывали к бутылке 2-3 камня.

В целом зажигательная бутылка все таки осталась на протяжении всей Второй Мировой войны противотанковым оружием последнего шанса. К слову сказать, русские не очень оценили применение финнами в «Зимней» войне подобных бутылок и производство собственных наладили только в июне 1941, оказавшись в схожей с финнами ситуации.

В 1936 г. капитан финской армии Каарло Туурна из отдельного саперного батальона предложил использовать в борьбе с танками противника специальные подрывные заряды, но в те годы особого значения этой идее не придали. Когда же зимой 1939 г. финский солдат оказался практически беззащитным перед русским танком, идея подрывных зарядов получила продолжение. Наиболее простой представлял собой финскую наступательную ручную гранату на деревянной ручке, к которой с двух сторон приматывались проволокой две коробки с динамитом по 1 кг в каждой. Динамит выпускался на заводе в Ханко. Такие конструкции использовали финские солдаты 2-го батальона 9-го пехотного полка при обороне укрепрайона "SK" в начале февраля 1940 года.

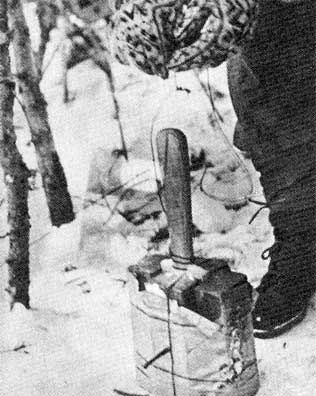

Kasapanos

Kasapanos

Существовала также и другая конструкция - "Kasapanos" (связка зарядов). Она представляла собой деревянную ручку, к которой с четырех сторон проволокой были прикреплены четыре стандартных финских килограммовых подрывных заряда в жестяных прямоугольных коробках (размер заряда 220-50-70 мм). В одну из коробок был вставлен запал с бикфордовым шнуром длиной 15 см.

Другая конструкция, с аналогичным запалом, состояла из двух килограммовых зарядов, которые были с одной стороны прижаты доской, а с другой доской в виде лопатки. Вся конструкция фиксировалась проволокой. Такие "Kasapanos" встречались при поисковых работах в районе реки Тайпален-йоки. Во время боевых действий выявился недостаток таких конструкций - при попадании на корпус танка "Kasapanos" часто от удара падал с брони. В саперных частях 5-й финской дивизии в феврале 1940 года были разработаны и применялись 2-х, 3-х, 4-х кг "Kasapanos" с нанесенным на две боковые стороны клеевым составом для приклеивания к броне. Клеевой состав был закрыт двумя фанерками, которые перед броском снимались солдатом.

Наконец окончательным и более удобным средством борьбы с танками была созданная во время войны противотанковая граната. Она представляла собой цилиндр, из оцинкованной жести рассчитанный на около 2-х кг ВВ. К одному из оснований цилиндра крепилась на резьбе обычная деревянная ручка от финской наступательной гранаты с запалом внутри. На боковых сторонах цилиндра были припаяны уголки, которые предотвращали скатывание гранаты с брони. Такие гранаты также встречаются при раскопках в районе укрепрайона "SK", но в малых количествах. Там же встречаются противотанковые гранаты похожие на предыдущею, но более кустарно изготовленные (в качестве корпуса под ВВ применялись старые банки от краски и т.п.).

Приспособлений для переноски гранат в снаряжении финского солдата не было. Гранаты и бутылки приходили на передовую в ящиках и носились в карманах. Исключением является лишь финская наступательная граната на деревянной ручке. Для переноски 15-ти гранат существовала специальная металлическая конструкция, в которой гранаты крепились горизонтально в один ряд с обеих сторон и сверху вниз, детонаторы гранат хранились отдельно в деревянной коробочке, для которых в конструкции были предусмотрены две ячейки.

Трофейными гранатами обе стороны почти не пользовались, так как большинство конструкций были неизвестны солдатам воюющих сторон. Во время советско-финляндской войны финская армия получила от своей промышленности 85 тыс. ручных гранат. Значительное количество ручных гранат закуплено финским правительством за рубежом. Из Англии было получено 10 тыс. ручных гранат, из Франции 200 тыс. (еще 50 тыс. французских ручных гранат не прибыли в Финляндию по заявлению Даладье), из Венгрии 300 тыс. (в жестяных венгерских гранатах оказались очень неудачные и опасные запалы), из Швеции 278,5 тыс. гранат различных типов, однако почти все эти гранаты прибыли в Финляндию за редким исключением лишь весной-летом 1940 года и использовать их в боях 1939-1940 года не успели.
